三相电表接线图-三相电表互感器接线方法图解大全-电工基础知识
信息来源：本站 日期：2018-05-24

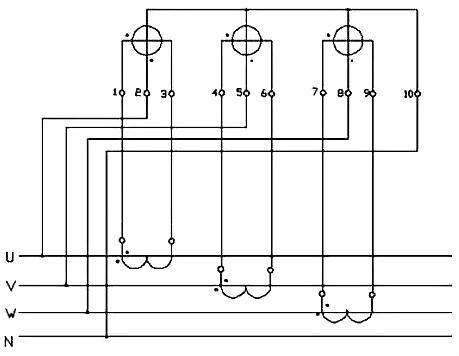

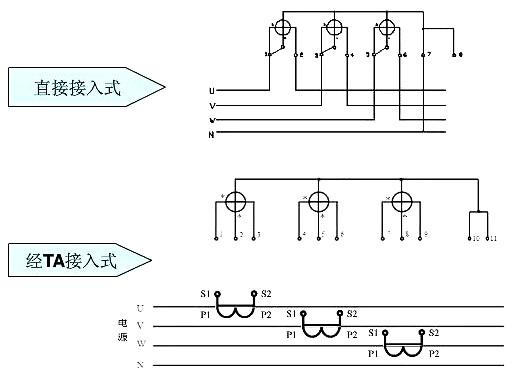

低压三相四线有功电能表经电流互感器接线适用于计量低压大电流(电流大于50A)负荷

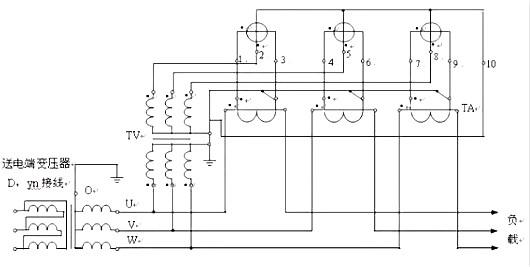

高压三相四线有功电能表经电压互感器和电流互感器的接线适用于110KV及以上电网（中性点有效接地电网）

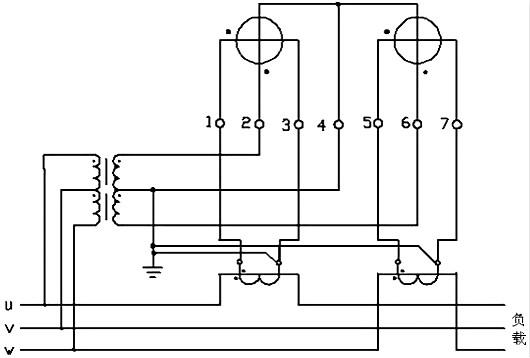

高压三相三线有功电能表经电压互感器和电流互感器的接线适用于10KV、35KV电网（中性点非有效接地电网
(1)低压三相四线有功电能表经电流互感器接线适用于计量低压大电流(电流大于50A)负荷

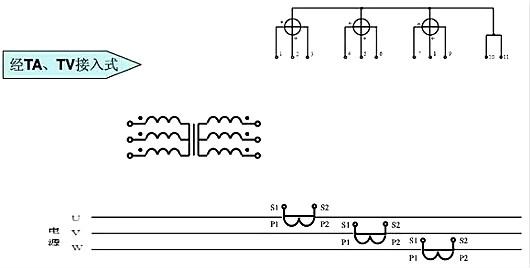

(2)高压三相四线有功电能表经电压互感器和电流互感器的接线适用于110KV及以上电网（中性点有效接地电网）
(3)高压三相三线有功电能表经电压互感器和电流互感器的接线适用于10KV、35KV电网（中性点非有效接地电网）

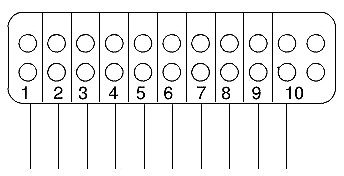

(1)低压三相四线有功电能表经电流互感器接线需接10根线：六根电流线、四根电压线。

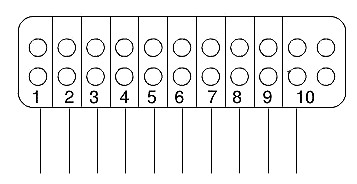

(2)高压三相四线有功电能表经电流互感器、电压互感器接线需接10根线：六根电流线、四根电压线。
(3)高压三相三线有功电能表经电流互感器、电压互感器接线需接7根线：四根电流线、三根电压线。
