本文主要引见场效应管的开关电路。场效应管置信大家都很熟习了，由于其开关特性，常常被用到各种电子电路中，但是在电路中它又是怎样工作的呢?下面给大家剖析一下。
效应管在mpn中，它的长相和我们前面讲的三极管极像，所以有不少修mpn的朋友好长时间还分不分明，统一的把这些长相相同的三极管、场效应管、双二极管、还有各种稳压IC通通称作“三个脚的管管”，假如这样麻木不分的话，你的维修技术恐怕很难快速进步的哦！好了，说到这里场效应管的恐怕我就不用贴图了，在电路图中它常用 ：
表示，关于它的结构原理由于比拟笼统，我们是浅显化讲它的运用，所以不去多讲，由于依据运用的场所请求不同做出来的品种繁多，特性也都不尽相同；我们在mpn中常用的普通是作为电源供电的电控之开关运用，所以需求经过电流比拟大，所以是运用的比拟特殊的一种制造办法做出来了加强型的场效应管（MOS型），它的电路图符号：

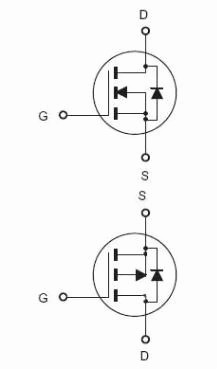

认真看看你会发现，这两个图似乎有差异，对了，这实践上是两种不同的加强型场效应管，第一个那个叫N沟道加强型场效应管，第二个那个叫P沟道加强型场效应管，它们的的作用是刚好相反的。前面说过，场效应管是用电控制的开关，那么我们就先讲一下怎样运用它来当开关的，从图中我们能够看到它也像三极管一样有三个脚，这三个脚分别叫做栅极（G）、源极（S）和漏极（D），mpn中的贴片元件表示图是这个样子：
1脚就是栅极，这个栅极就是控制极，在栅极加上电压和不加上电压来控制2脚和3脚的相通与不相通，N沟道的，在栅极加上电压2脚和3脚就通电了，去掉电压就关断了，而P沟道的刚好相反，在栅极加上电压就关断（高电位），去掉电压（低电位）就相通了！
我们常见的2606主控电路图中的电源开机电路中经常遇到的就是P沟道MOS管：
3.场效应管开关电路—工作原理

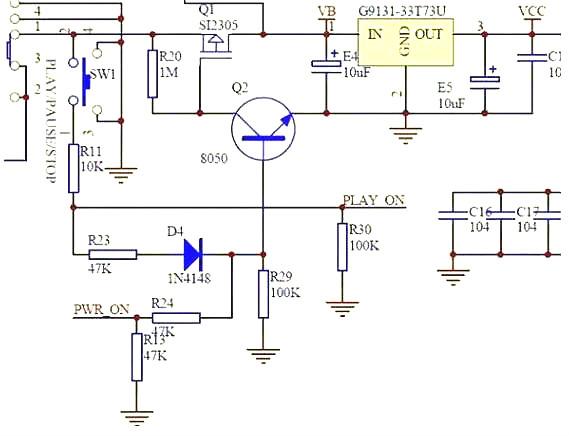

上图中的SI2305就是P沟道MOS管。下面引见一下电源开机电路的工作原理。
电池的正极经过开关S1接到场效应管Q1的2脚源极，所以它的1脚栅极经过R20电阻得到一个正电位，由于Q1是一个P沟道MOS管，所以场效应管是截止状态，电压不能继续经过，3V稳压IC输入脚得不到电压所以就不能工作，此时是关机状态。
当按下SW1开机按键时，电源的正极经过按键、R11、R23、D4接到三极管Q2的基极，此时三极管Q2的基极得到一个正电位，三极管Q2导通，由于三极管的发射极直接接地，三极管Q2导通就相当于Q1的栅极直接接地，招致Q1的栅极就从高电位变为低电位，Q1导通，电流经过Q1流到3V稳压IC的输入脚，3V稳压IC就是那个U1输出3V的工作电压Vcc供应主控。主控经过复位清零，读取固件程序检测等一系列动作，输出一个控制电压到PWR_ON到Q2的基极，坚持Q2不断处于导通状态， Q1就能源源不时的给3v稳压IC提供工作电压，这时电源处于开机状态。
SW1还同时经过R11、R30两个电阻的分压，给主控PLAYON脚送去时间长短、次数不同的控制信号，主控经过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的控制点，以到达不同的工作状态。
