升压电路图，升压电路简介，是利用自举升压二极管，自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压升高，有的电路升高的电压能达到数倍电源电压。
几款简单的直流升压电路图如下：

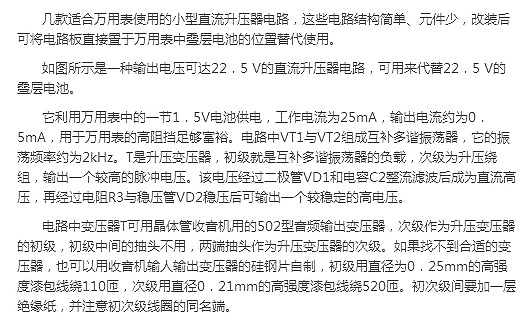

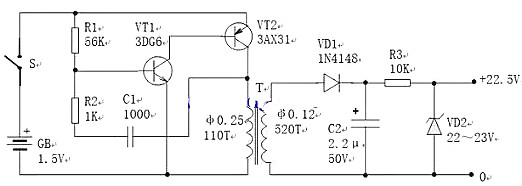

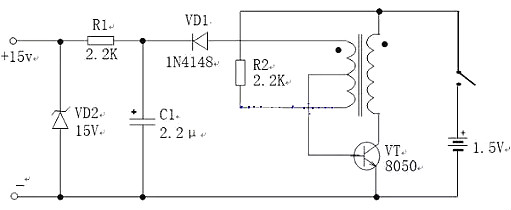

如图所示是一种构造很简单的小型直流升压器，可用来取代15V的叠层电池。电路的核心元件一变压器T使用的是袖珍验钞器的专用变压器。电路耗电约40mA，输出电压为15V。如果万用表15V电池的正极与1．5V电池的负极相接，只需将图7—70中VD1（C1、VDZ的极性调过来，这样将输出一个-15V电压）

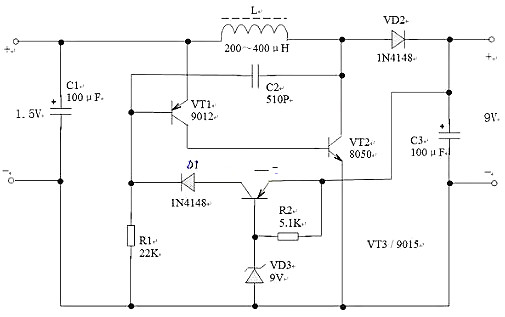

升压电路图，如图所示是一种稳压型直流升压电路。该电路可将一节1．5V的电池升压至9V，用来取代9V叠层电池使用。电路空载输人电流低于1．2mA，转换效率高达60％。该电路由振荡电路和稳压电路构成，其中VT1、VT2、C2组成振荡器，色码电感L为储能电感，VD2为整流二极管，C3为输出滤波电容，VT3、VD1、VD3及R2为稳定输出电压的稳压电路。输出电压约等于VD3的稳压值。

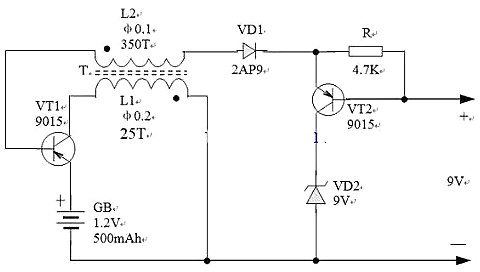

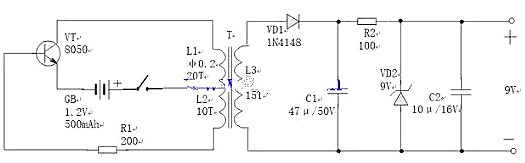

如图所示是一种利用1.2V、500mAh的镍镉电池做电源的逆变电源电路，输出直流电压为9V，可供数字式万用表使用。图7－72中变压器T利用15mm的磁环穿绕而成（元器件参数图中均已标注人名为数字万用表的电源开关。
升压电路图，如图所示是自控式数字表逆变电源电路。它不需要单独设立电源开关或对表内开关进行改造。该电路具有耗电省、稳定可靠、不影响仪表精度等特点。电路中的变压器T是用E3型铁氧体磁芯、各折去一角后加工成口字形，L2在内,L1在外。整个逆变电源工作时，电池工作电流约为70mA。
下图为仿制电路：输入可低至0.8V，输出电流可达10mA，输出开路，输入电流为零。
T:E3日字型磁芯L1=18匝=125μH L2=180匝=12mH
升压器12v升220v电路其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可。

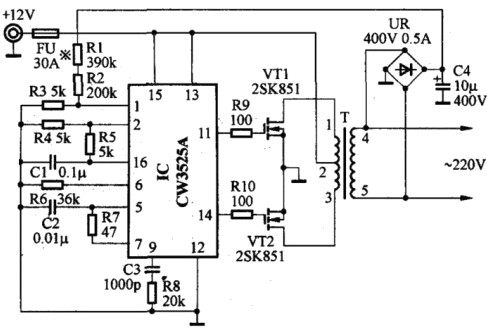

12v转220v逆变器由逆变电路、逻辑控制电路、滤波电路三大部分组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分。

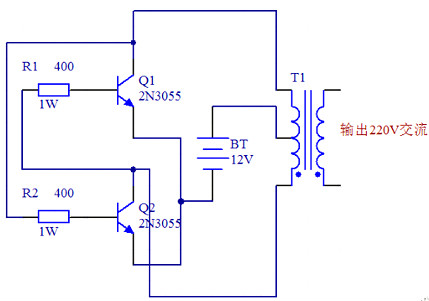

原理图如下图所示，采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。

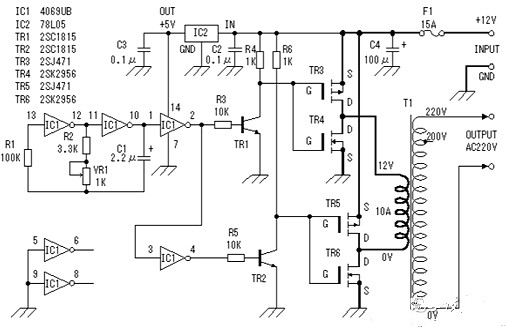

此逆变器主要由MOS场效应管，普通电源变压器构成。其输出功率取决于MOS场效应管和电源变压器的功率。

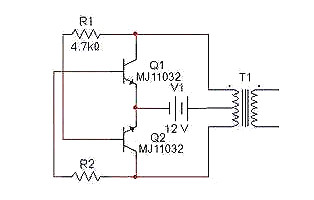

如下图，我们也可以清楚看到需的元件还有各个元件之间的连接情况，在电路功能上，除了变压器T1用来升压，电源V1用来供电之外，剩下的原件就是产生矩形波的电路。在电阻选择上R1和R2一般在1.2k-4.7k之间，三极管无特别要求根据变压器的容量选择，容量大就用功率大点的；变压器可用普通控制变压器，只要有两组12V就行，我们这个原理图中选择器件为变压器0v－12V－12V，三极管用的达林顿管MJ11032，电阻4.7k，输出功率能够达到百瓦左右，也不算小了，不过变压器的功率要选大点了，否则输出功率没有那么大。
