总括的说，这是一款 24V 逆变器，这款逆变器由三个部分组成：
1. 前级驱动板
主要由三个小部分组成，即：辅助电源部分、PWM 驱动、保护部分；
2. 后级驱动板
主要由三个部分组成，即：SPWM 信号的产生（单片机完成）部分、硬件 RC 死区时间设置部分、IR2110 的驱动部分；
3. 功率主板
主要由四个部分组成，即：前级升压及整流滤波
后级 H 全桥正弦变换部分、稳压反馈部分、LC 滤波部分
防反接保护：输入正负极接反后保护电路不工作，防止炸机
升压：将输入低压直流电压（通常12V/24V）升压至三百多伏，因为输入电路比较大，通常使用推挽架构；升压输出必须大于正弦波峰值电压，例如输出正弦波电压220V，则升压输出必须大于220*1.414=311.08，一般需要在重载下稳定运行时，需要留有一定的余量，在220V交流输出时，建议输出升压为330V-450V
整流滤波：将升压后的电压整流滤波成平滑的直流电
SPWM控制器：输出4路共地的正弦脉宽调制信号，再由IR2110配合自举电路提供给H桥驱动4颗MOS

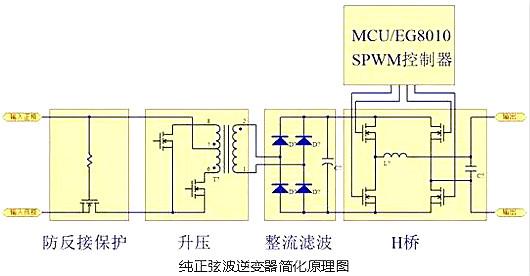

H桥：配合LC滤波器件将310V直流转换为近视正弦波
