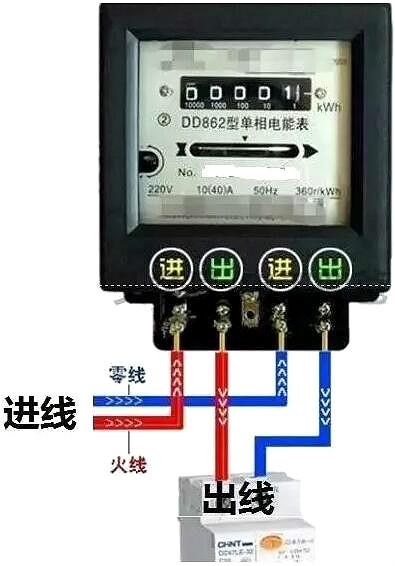

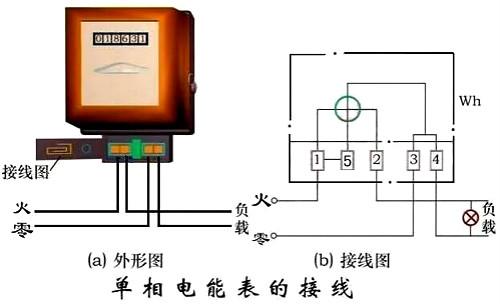

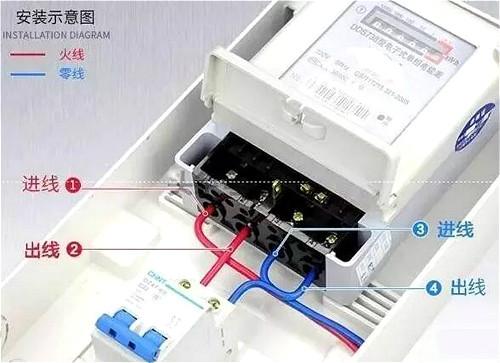

电表接线图 单相电表接线图及三相电表接线图详解 KIA MOS管
信息来源：本站 日期：2018-05-08
智能电表的主要类型有IC卡电表，用户持IC卡到供电部门交款购电，供电部门用售电管理机将购电量写入IC卡中，用户持IC卡在感应区刷非接触式IC卡(简称刷卡，下同)，即可合闸供电，供电后将卡拿走。当表内剩余电量等于报警电量时，拉闸断电报警(或蜂鸣器报警)，此时用户在感应区刷卡即可恢复供电;当剩余电量为零时，自动拉闸断电，用户必须再次持卡交费购电，才可以恢复用电。对于居民用电，在与机械式电表、电子式电表作对比时，它有以下几点的优势：
1、具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好。单相本地费控智能电表
2、外形美观、体积小、重量轻、安装方便。
3、准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。
4、长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。
5、功耗低：采用低功耗设计，降低电网线损。
6、预购电量;IC卡传递数据，实现数据回读，包括：回读总电量，剩余电量，表内累积购电量，总购电次数等信息。
7、储存表常数、初始值、用户住址、姓名等信息。
8、超负荷报警断电、剩余电量报警，提醒用户及时购电。

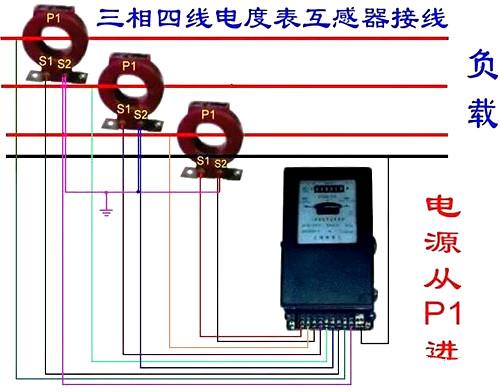

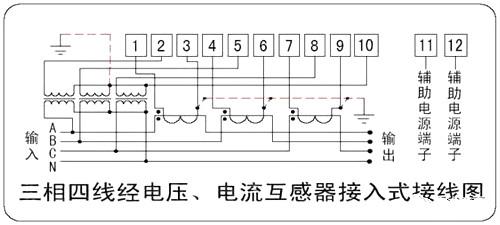

过电流互感器【3X220/380V 1.5（6）A】电能表

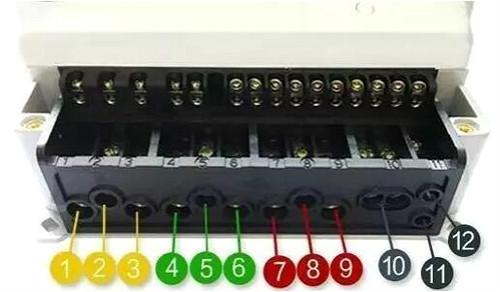

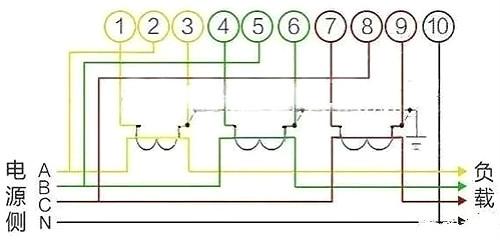

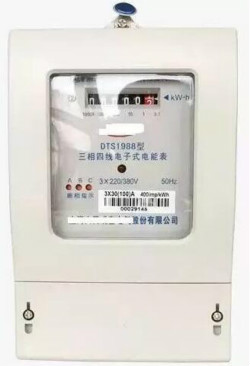

三相四线电能表【3X57.7/100V 1.5（6）A】

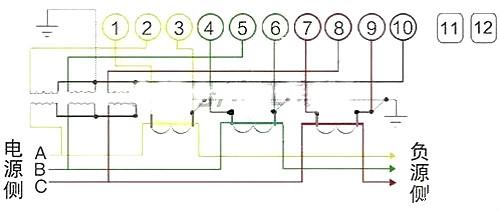

三相三线电能表【3X100V 1.5（6）A】

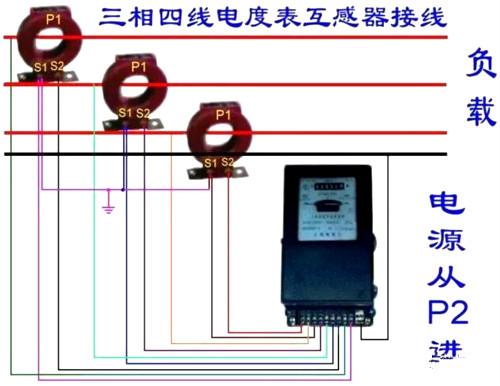

过电流互感器【3X220/380V 1.5（6）A】电能表
三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

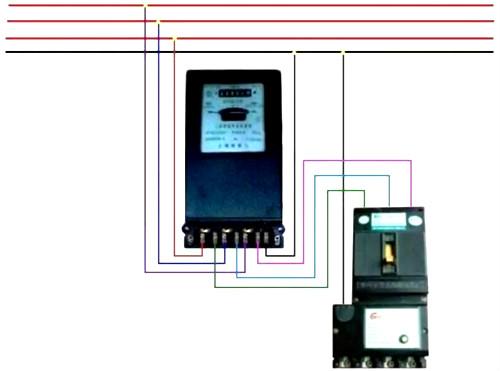

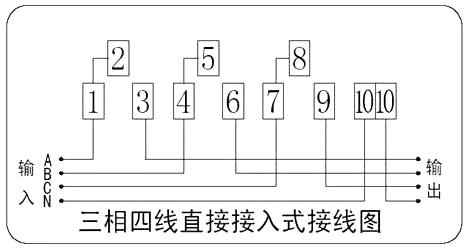

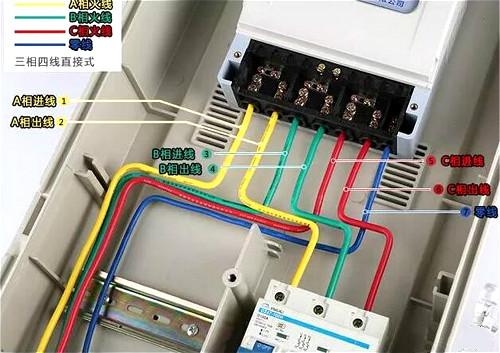

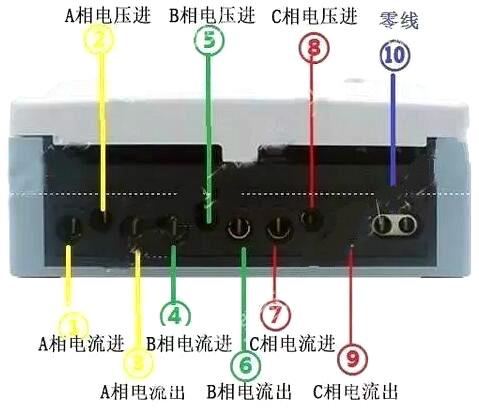

三相四线怎么接？
首先你得明白什么是三相四线制供电电路：三相四线制指三相交流供电中有三根火线（U、V、W表示），一根零线（N表示）。每两条火线之间电压380V，称为线电压，任何一根火线与零线的电压为220V，称为相电压。所以，220V的灯泡不管功率多少，都应给接相电压，即一根接零线，另一根任接一根火线。按三相交流电压380V考虑，线电压为380V，相电压为220V，则三只相同阻抗元件，先以星形接入，再以角形接入，其中Z为电机每相绕组的阻抗（三根钨丝管），应该是相电流会增大到原来的1.732（根号3）倍，线电流会增大到原来的3倍，功率也变为原来的3倍。
三相四线怎么接？
1、在三项负载不平衡的情况下，零线导通，不平衡电流流回中性点，从而使供电系统的线电压、相电压基本保持平衡；
2、当采用保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路，由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用；
3、零线还是单相220V电气设备的电源回路。
