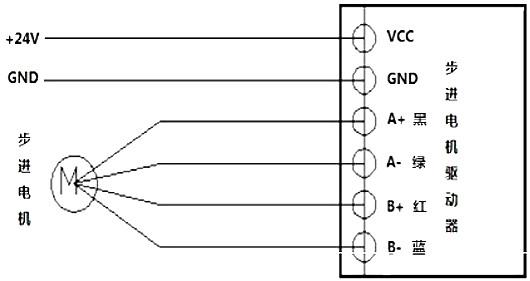

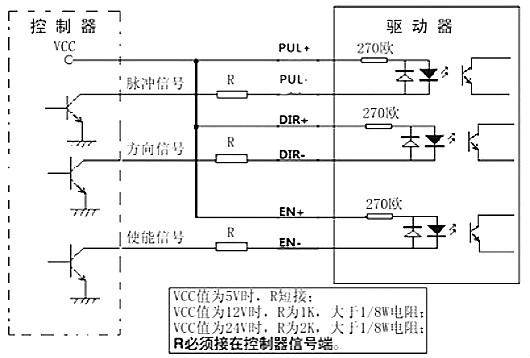

步进马达驱动器接线图 步进驱动器接线及故障解决措施 KIA MOS管
信息来源：本站 日期：2018-05-10
步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。
虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机是一种将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角）。您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

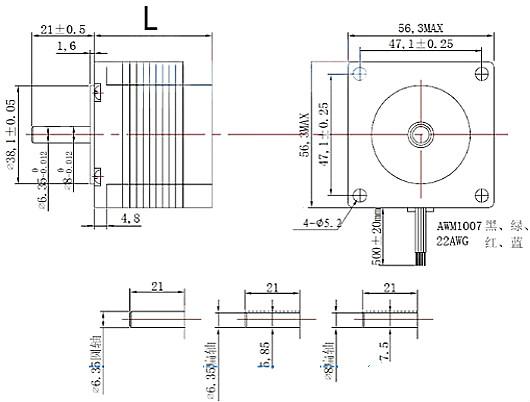

额定电压、额定电流、相数、步距角；步距角误差、最大静转矩、空载起动频率、最高运行频率等。
1、 相数：是指电机内部的线圈组数，目前常用的有两相、三相、五相步进电机。
2、 拍数：完成一个磁场周期性变化缩需脉冲数或导电状态，用m表示，或指电机转过一个齿距角所需脉冲数。
3、保持转矩：是指步进电机通电但没有转动时，定子锁住转子的力矩。 （注：通常步进电机在低速时的力矩接近保持转矩。人们常说的2N*M的步进电机，在没有特殊说明的情况下是指保持转矩为2N*M的步进电机）
4、 定位转矩：电机在不通电状态下，电机转子自身的锁定力矩。
5、 步距角：对应一个脉冲信号，电机转子转过的角位移。
6、 失步：电机运转时运转的步数，不等与理论上的步数。
7、 失调角：转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的。
8、 运行矩频特性：电机在某种测试条件下测得运行中输出力矩与频率关系的曲线。
1、 步进电机一定时，供给驱动器的电压值对电机性能影响大，电压越高，步进电机能产生的力矩越大，越有利于需要高速应用的场合，但电机的发热随着电压、电流的增加而加大，所以要注意电机的温度不能超过最大限值。
2、 步进电机驱动器的输入电压一般设定在步进电机额定电压的3~25倍。建议：57机座电机采用直流24V~48V，86机座步进电机采用直流36v~70v，110机座电机采用直流80v。
3、 对变压器降压，然后整流、滤波得到的直流电源，其滤波电容的容量可按以下工程经验公式选取：C=(8000*I)/V（uF），式中：I为绕组电流（A），V为直流电源电压（V）
|
故障 |
可能问题 |
解决措施 |
|
报警器指示灯亮 |
电机接线图 |
检查并接好线 |
|
电压太大或者太小 |
检查电源 |
|
|
电机不转，且无保持扭矩 |
电机连线不对 |
改动电机连线 |
|
脱机使能RESET信号有效 |
使RESET |
|
|
电机不转，且有保持扭矩 |
无脉冲信号输入 |
调整脉冲宽度及信号的电平 |
|
细分太小 |
正确选择细分 |
|
|
电流设计太小 |
正确选择细分 |
|
|
驱动器已受保护 |
断电后重新上线 |
|
|
电机转动方向错误 |
动力线相序接错 |
互换任意两相连线（比如）A+、A-调换转 |
|
电机线有断路 |
重新检查并接正确 |
|
|
方向信号输入不对 |
改变方向设定 |
|
|
电机扭矩太小 |
相电流设置太小 |
正确设置相对流 |
|
加速度太快 |
减小加速度值 |
|
|
电机堵转 |
排除机械故障 |
|
|
驱动器与电机不匹配 |
换合适的驱动器 |
|
|
位置不准 |
细分不对 |
正确设置细分 |
|
电流太小 |
加大电流 |
|
|
电机线连接不良 |
检查并接对 |
|
|
电机加速堵住 |
加速时间太短 |
加长减速时间 |
|
电机扭太小 |
选择合适扭力电机 |
|
|
电压或电流过低 |
提高电压或者调大电流 |
