基本逻辑电路

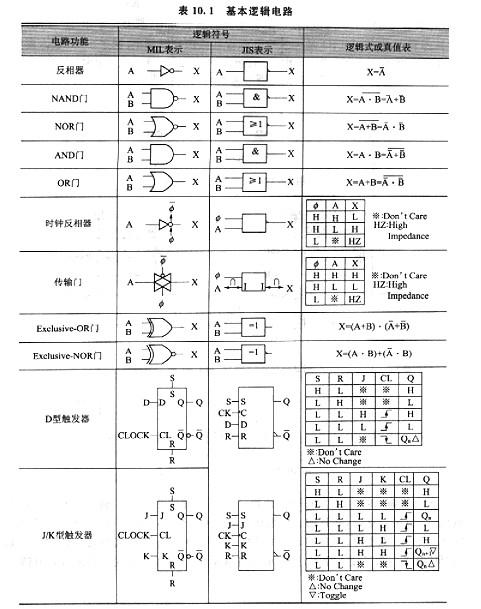

CMOS IC基本逻辑电路列于表10.1。逻辑符号有两种表示法，一种是人们已经熟习的美国MIL-STD标准，另一种是最近展开起来的IEC/JIS标准(IEC60617/JIS C 0617)。
IEC/JIS标准主要用在设计大范围逻辑电路的场所，以及LSI用户的产品设计者作为工作站运用的CAD(Computer Aided Design)下具／程序库中。MIL标准运用于范围小的集成电路的设计或IC用户用逻辑电路将LSI与LSI衔接起来时。
正逻辑与负逻辑
CMOS中，不管是正逻辑还是负逻辑工作条件是相同的。过去在逻辑电路设计中常常为运用正逻辑还是负逻辑而苦恼。但是，由于得到IC/LSI设计者的支持，所以往常正逻辑已被作为标准运用。
CMOS标准逻辑也是以正逻辑等效电路作为世界标准。电位高的逻辑电平为“H”，低的电平为“L”，记载在产品的真值表中。真值表的“H”对应于正逻辑的“1”，“L”对应于“0”。
基本电路反相器
CMOS IC的最小电路／最小逻辑就是反相器。前面曾经引见过反相器的工作原理，图10. 22示出逻辑的等效电路。
