CMOS噪声余量是由输出振幅的最小值与输入信号最小必要的振幅之差来做定义
信息来源：本站 日期：2017-08-29
噪声余量
大数IC的噪声余量由输出振幅的最小值与输入信号最小必要的振幅之差来定义。这个差值越大，关于由电源/GND线或由信号线产生的突发噪声来说，越不容易惹起误动作。
作为规范逻辑IC，与目前运用较多的双极型TTL相比拟，CMOS具有更宽的噪声余量。图10.13示出CMOS反相器与TTL的输入-输出传输特性。CMOS特性的降落肩特性峻峭，电路阈值电压大致位于VDD的1/2处。输出振幅能够在整个VDD～GND的范围摆动。由于CMOS可以在整个VDD～GND范围取输出，就可以以小的输入振幅工作。能够看出，与TTL相比，CMOS的噪声余量优势很大。

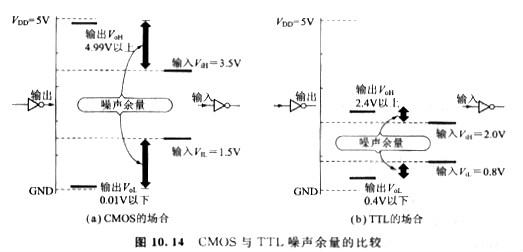

图10. 14示出CMOS与TTL的噪声余量的比拟。由于CMOS的抗噪声才能强，所以在高质量信号传输、高牢靠性系统等范畴应用很普遍。
