mos管的封装标签形式
信息来源：本站 日期：2017-04-24
封装技术也直接影响到芯片的性能和品质，对同样的芯片以不同形式的封装，也能提高芯片的性能。所以芯片的封装技术是非常重要的。
以安装在PCB的方式区分，功率MOSFET的封装形式有插入式（Through Hole）和表面贴装式（Surface Mount）二大类。插入式就是MOSFET的管脚穿过PCB的安装孔焊接在PCB上。表面贴裝则是MOSFET的管脚及散热法兰焊接在PCB表面的焊盘上。

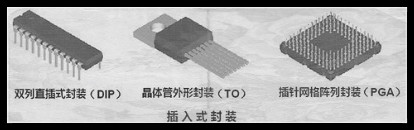

常见的直插式封装如双列直插式封装（DIP），晶体管外形封装（TO），插针网格阵列封装（PGA）等。

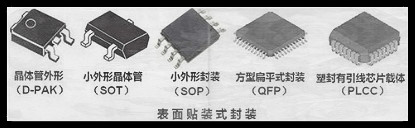

典型的表面贴装式如晶体管外形封装（D-PAK），小外形晶体管封装（SOT），小外形封装（SOP），方形扁平封装（QFP），塑封有引线芯片载体（PLCC）等等。
电脑主板一般不采用直插式封装的MOSFET，本文不讨论直插式封装的MOSFET。
一般来说，“芯片封装”有2层含义，一个是封装外形规格，一个是封装技术。对于封装外形规格来说，国际上有芯片封装标准，规定了统一的封装形状和尺寸。封装技术是芯片厂商采用的封装材料和技术工艺，各芯片厂商都有各自的技术，并为自己的技术注册商标名称，所以有些封装技术的商标名称不同，但其技术形式基本相同。我们先从标准的封装外形规格说起。
TO（TransistorOut-line）的中文意思是“晶体管外形”。这是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。近年来表面贴装市场需求量增大，TO封装也进展到表面贴装式封装。
TO252和TO263就是表面贴装封装。其中TO-252又称之为D-PAK，TO-263又称之为D2PAK。
D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。其中漏极（D）的引脚被剪断不用，而是使用背面的散热板作漏极（D），直接焊接在PCB上，一方面用于输出大电流，一方面通过PCB散热。所以PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。
SOT（Small Out-Line Transistor）小外形晶体管封装。这种封装就是贴片型小功率晶体管封装，比TO封装体积小，一般用于小功率MOSFET。常见的规格如上。
主板上常用四端引脚的SOT-89 MOSFET。
SOP（Small Out-Line Package）的中文意思是“小外形封装”。SOP是表面贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L字形）。材料有塑料和陶瓷两种。SOP也叫SOL和DFP。SOP封装标准有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP后面的数字表示引脚数。MOSFET的SOP封装多数采用SOP-8规格，业界往往把“P”省略，叫SO（Small Out-Line ）。
SO-8采用塑料封装，没有散热底板，散热不良，一般用于小功率MOSFET。
SO-8是PHILIP公司首先开发的，以后逐渐派生出TSOP（薄小外形封装）、VSOP（甚小外形封装）、 SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）等标准规格。
