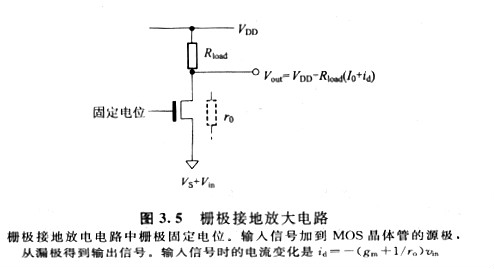

如表3.1所示，所谓栅极接地放大电路，就是在栅极固定为一定电位的状态下，输入信号加到源极上，从漏极取出输出信号的电路。
当图3.5所示的栅极接地放大电路的源极电位（输入端）上升νin时，栅极—源极间电压VGS变小，漏极电流ID减小gnνin由于源极—漏极间电压也减小。νin假如也思索它的奉献，那么输出电压的变动νout可由下式给出：
式中，Reff＝Rload//roo中右边的符号为正，这标明输出信号与输入信号同相变化。右边的（gm十l/ro）νin能够以为表示输入电压νin惹起的流过MOS晶体管电流的变化量。由于是流过有效的负载电阻Reff，所以式(3.5)示出的是输出电压的变动。
漏极接地放大电路是将漏极与电源电位（N沟MOS晶体管的场所）或者地电位（P沟MOS晶体管的场所）衔接，输入信号加到栅极，从源极取出信号的电路。
图3.6所示的漏极接地放大电路的电压增益A。由下式给出：
正如式(3.6)所标明的那样，漏极接地放大电路的电压增益小于1。假如gmReff》1，那么增益差不多能够视作1。

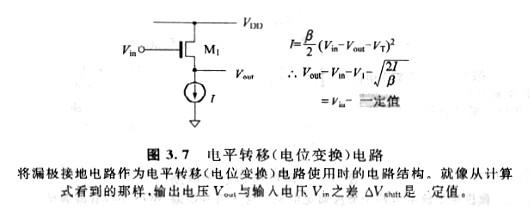

漏极接地电路具有电平转移电路的功用。当以恒流源替代输出负载电阻及load输出时，如图3.7所示，输出端Y叫，输出的只是将输人电位挪动了一定电压△V shift（＝VT+2I/β）的电位。但是，由于图中MOS器件M1的源极端没有接地，所以它的阈值电压VT必需思索到衬底偏置效应的值予以变卦，这种电平转移电路由于兼备以下功用而得到应用：
(1)设定次级的输入偏置电压为恰当值（使直流电位电平挪动）的功用。
(2)将前级的信号传输给次级的功用
