怎样如何判断二极管好坏

信息来源：本站　日期：2017-04-15　

分享到：

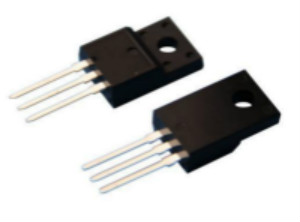

快恢复二极管（简称FRD），主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

快恢复二极管属于整流二极管中的高频二极管，特点是它的反向恢复时间很短，这一点特别适合高频率整流。快恢复二极管的反向恢复时间是其性能的重要参数，反向恢复时间的定义是：二极管从正向导通状态急剧转换到截止状态，从输出脉冲下降到零线开始，到反向电源恢复到最大反向电流的10％所需要的时间。常用符号trr表示，trr值越小的快恢复二极管工作频率越高。因为导通和截止转换迅速，从而可以改善整流波形。

快恢复二极管的内部结构与普通二极管不同，普通整流二极管是一个PN结，而快恢复二极管PN结中间增加了基区I，构成PIN硅片。由于基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短。从电物理现象来解释，导通状态向截止状态转变时，二极管在阻断反向电流之前需要首先释放上个周期存储的电荷，这个放电时间被称为反向恢复时间，反向恢复时间实际上是由电荷存储效应引起的．反向恢复时间就是存储电荷耗尽所需要的时间。
快恢复二极管好坏判:

正、负极性判别（看）。高频变阻快恢复二极管与普通二极管在外观上的区别是其色标颜色小同，普通二极管的色标颜色一般为黑色，而高频变阻快恢复二极管的色标颜色则为浅绿色。其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环的一端为正极。

性能好坏的检测（动）。高频变阻快恢复二极管检测方法与测量普通二极管正、反向电阻的方法相同,将万用表置于“R×10k”挡测量高频变阻二极管的正、反向电阻值,正常的高频变阻二极管的正向电阻值(黑表笔接正极时)为4.5~6kΩ，反向电阻值为无穷大。若测得其正、反向电阻值不在正常范围内或均为无穷大，则说明被测高频变阻二极管已损坏。
