本文主要讲二极管的作用与接法，先了解一下什么是二极管。二极管，电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。因此，二极管可以想成电子版的逆止阀。
二极管的作用与接法之二极管的作用详解：
1、整流
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。
2、开关
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
发光二极管的最佳电源是恒流源，就象日光灯、节能灯要用镇流器，氙灯、钠灯最好用恒功率源，扩音机、收音机必须用电压源一样，这些都是由其负载的特点决定的。根据长期的实践证明，使用恒源流，发光二极管才能更长期稳定的运作。下面小编就举例说明发光二极管为何要用恒源流，发光二极管电阻接法哪一种更好。
接法举例：
例一：1护栏灯用108个白光LED，每只LED预设电流为13～14mA。
（1）用电压源的接法：(耗电5.8w)
方法一：每组串6灯加限流电阻，后并18组，需电源24V，240mA
方法二：每组串3灯加限流电阻，后并36组，需电源12V，480mA
注：限流电阻＝（电源电压－串联LED灯组电压）÷预设LED灯流
（2）用恒流源的接法：（耗电4.8W，节电20%）
方法一：每组并18灯加并1个保护稳压管，后串6组，需电源20V，240mA
方法二：每组并12灯加并1个保护稳压管，后串9组，需电源30V，160mA
方法三：每组并6灯加并1个保护稳压管，后串18组，需电源60V，80mA
注：稳压二极管的电压值≈并联LED灯组电压＝单个LED电压
例二：想用190mA，0－40V的恒流源，点亮108个白光LED，预设灯流9－11mA，问LED应如何连接？
1、估算每一组应并联的灯数
190mA÷9mA/只≈21.1只（最多21，取小于并最接近它的整数）
190mA÷11mA/只≈17.2只（最少18，取大于并最接近它的整数）
每组LED并联的灯数为18、19、20、21均可。
2、计算串联组数
用总灯数分别除以18－21的整数，从中找到一个能整除的数。
108÷18＝6 108÷19≈5.7 108÷20＝5.4 108÷21≈5.1
108能被18整除，等于6，这“18”是并联数，“6”就是串联组数，每组应并联18个，然后串联6组。
3、验算
灯流：190mA÷18只≈10.6mA/只
灯压：6组×3.3V/组≈20V
每组并联18个，然后串联6组。此时，灯流为10.6mA，总电压约20V。
极管的基本性质是“单向导电”，交流电通过时，只有正或负半周时电流能通过，而在负或正半周时电流是截止的。就是说，只有半个周期的电流通过，另半个周期因为电流方向是相反的，不能流过，这样在电路中只有一个电流了。就从交流电变成脉冲直流电了。
整流电路是把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。
整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压。习惯上称单向脉动性直流电压。

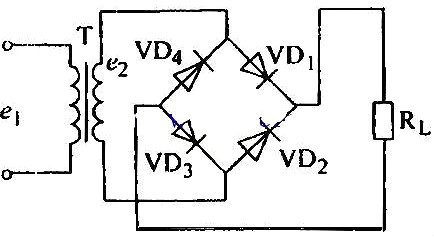

二极管把交流电变为直流电如下图：
二极管电路其实已经是一个完整的电路，但是不同用途对于二极管电路的要求也是不一样的，如何把交流电机改成直流电呢？
方法：在原有的基础上加一个二极管或者整流桥。
要求：要比电机的最大输出电流稍大一点，可能要加装散热片。
在二极管电路中，一个电解电容器，一个小一点的陶瓷电容这两个电容滤高频和低频波用让直流电更纯一点。
