文中主要讲国产快恢复二极管。快恢复二极管（简称FRD）是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。 快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。
采用TO–220或TO–3P封装的大功率快恢复二极管，有单管和双管之分。双管的管脚引出方式又分为共阳和共阴。

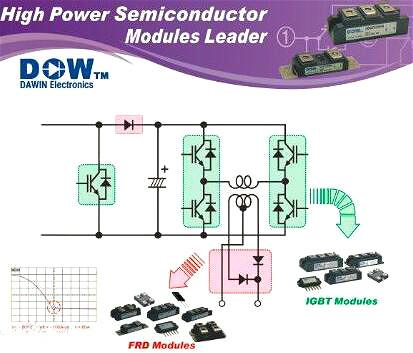

应用拓扑结构：
国产快恢复二极管，深圳市可易亚半导体科技有限公司.是一家专业从事中、大、功率场效应管(MOSFET)、快速恢复二极管、三端稳压管开发设计，集研发、生产和销售为一体的国家高新技术企业。
已经拥有了独立的研发中心，研发人员以来自韩国(台湾)超一流团队，可以快速根据客户应用领域的个性来设计方案，同时引进多台国外先进设备，业务含括功率器件的直流参数检测、雪崩能量检测、可靠性实验、系统分析、失效分析等领域。强大的研发平台，使得KIA在工艺制造、产品设计方面拥有知识产权35项，并掌握多项场效应管核心制造技术。自主研发已经成为了企业的核心竞争力。
强大的研发平台，使得KIA在工艺制造、产品设计方面拥有知识产权35项，并掌握多项场效应管核心制造技术。自主研发已经成为了企业的核心竞争力。
KIA半导体的产品涵盖工业、新能源、交通运输、绿色照明四大领域，不仅包括光伏逆变及无人机、充电桩、这类新兴能源，也涉及汽车配件、LED照明等家庭用品。KIA专注于产品的精细化与革新，力求为客户提供最具行业领先、品质上乘的科技产品。

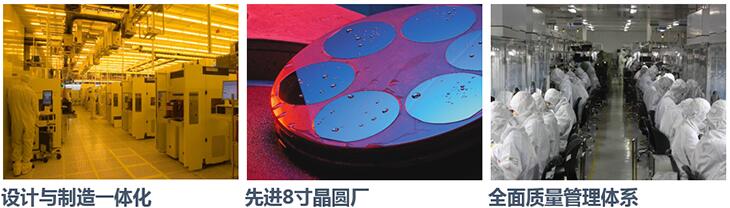

从设计研发到制造再到仓储物流，KIA半导体真正实现了一体化的服务链，真正做到了服务细节全到位的品牌内涵，我们致力于成为场效应管（MOSFET）功率器件领域的领跑者，为了这个目标，KIA半导体正在持续创新，永不止步！
1、KIA设计生产的FRD（快速恢复二极管/模块），采用外延片生产
2、高反耐压
3、恢复速度快
4、低正向压降
5、一致性高等特点
设计电流跨度1A-150A，电压跨度200V-1700V，根据客户需要，我们可以灵活调整电流、耐压、恢复速度等数据，提供客户高可靠性产品。
国产快恢复二极管选型表与封装如下表：
|
Part Numbe |
IF（A） |
VRM（V） |
VF@IF(V) |
TRR(note1)(nS) |
Package |
|
KIA04TB60 |
4 |
600 |
1.3 |
35 |
TO-220、252 |
|
KIA05TB40 |
5 |
400 |
1.3 |
50 |
TO-252 |
|
KIA05TB60 |
5 |
600 |
1.3 |
35 |
TO-220、252 |
|
KIA06TB60D |
6 |
600 |
1.65 |
25 |
TO-252 |
|
KIA08TB60B |
8 |
600 |
2.2 |
30 |
TO-220、252 263 |
|
KIA08TB70D |
8 |
700 |
1.7 |
25 |
TO-220、252 263 |
|
KIA10TB60 |
10 |
600 |
1.4 |
30 |
TO-220 |
|
KIA15TB60 |
15 |
600 |
1.3 |
30 |
TO-220 |
1）有些单管，共三个引脚，中间的为空脚，一般在出厂时剪掉，但也有不剪的。
2）若对管中有一只管子损坏，则可作为单管使用。
3）测正向导通压降时，必须使用R×1档。若用R×1k档，因测试电流太小，远低于管子的正常工作电流，故测出的VF值将明显偏低。在上面例子中，如果选择R×1k档测量，正向电阻就等于2.2kΩ，此时n′=9格。由此计算出的VF值仅0.27V，远低于正常值(0.6V)。
