cmos接口电路-CMOS与放大器的接口电路分析-KIA MOS管?
信息来源：本站 日期：2017-07-11

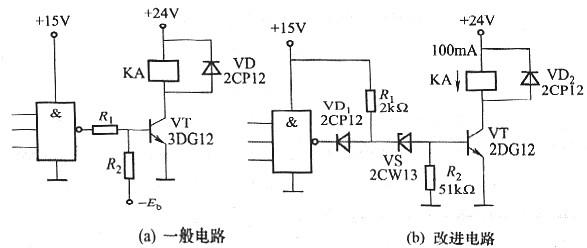

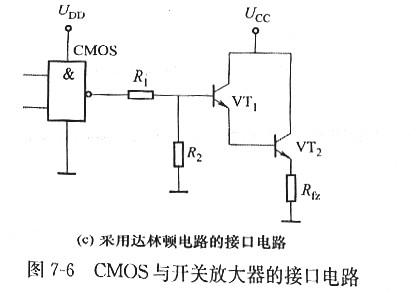

图7-6(a)、(b)中三极管的集电极负载为继电器KA线圈。其工作电流为lOOmA。若晶体管的β=25，则需求4mA的基极电流。这对与非门来说是个拉电流负载。如与非门不能提供这样大的拉电流，可采用图7-6(b)所示的电路。由电阻Ri、二极管VD1和稳压管Vs组成变换电路。当与非门输出高电平常，VD1截止。VS击穿，晶体管VT的基极电流由+15V电源经R1、VS和V1的发射结来提供，VT导通，继电器KA吸合。当与非门输出低电1平常，灌电流经+15V电源经R1、VDi流入与非门，这个电流只要几毫安，这样可防止冈拉电流过大而惹起输出高电平的降落。这时VS截止，VT截止，KA释放。
电阻R1、R2可按下式选取：
