电压馈电串联谐振半桥拓扑
信息来源：本站 日期：2017-05-11
电压馈电串联谐振半桥拓扑这种拓扑如图16.23所示。运用于交流输入为230V 的场所，它的优点是去掉了交流整流 后串联的滤波电感并降低了 PFC模块关断场效晶体管的直流电压，其电压降为飞而不是电流馈电半桥电路中的（π／2）凡。关于输出电压为400V的PFC，它所接受的最大电压为 400V ，而不是 628V ，这将会极大地降低晶体管的损耗 。

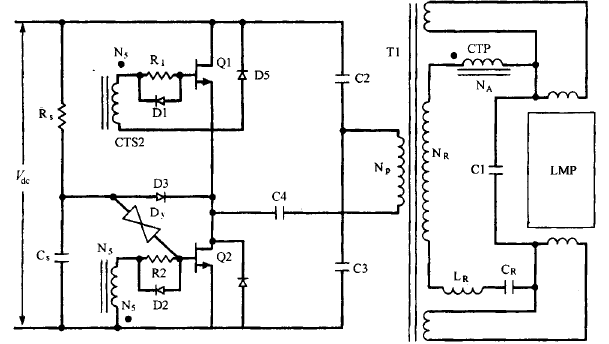

图16.23 电压馈电串联谐振半桥拓扑 。开端启动时，串联谐振电路包含L、Cr 和 Cl。当灯点亮后，就只需Cr，谐振频率降落。电流变压器初级C CTP）起限流作用，它也充任基极比例驱动变压器，由于它的臣比NA/Na刚好等于晶体管最小的卢值图16.23显现了→个驱动LED灯管的变压器，它提供直流隔离 。固然在各种文献中非隔离式 MOS电路被普遍讨论研讨，但目前不隔离且没有变压器的电路并没有被普遍认同 。从图1能够明显看出，无论开关管导通还是关断，其最大的电压应力都是1年。而取得该优点的代价是，在导通时，与在电压馈电串联推挽拓扑中讨论的相似 ，串联谐振电路同 样会产生高幅值的尖峰电流冲击 。从图16.23能够看出，串联谐振电路位于变压器的次级，由Lr、Cr和电流变压器的初级及与灯的阻抗并联的Cl共同组成。大电流呈往常导通冲击时 ，这是由于在导通霎时，灯管的阻抗很大，等效阻抗R,=[RL/(1+Q2)]（图16.21Cb）中的（2））会很小。这是由于Q=RLCl很大，所以电阻R，很小。这样在导通霎时，串联谐振回路中的等效阻抗仅包含很小的R,C疏忽电流变压器的初级阻抗）。
在导通霎时就是由于较低的尺而招致了电流冲击。在灯点亮以 后，灯管的阻抗会降落 ，Q 增加，R，也增加，从而电流就会调整为预定功率时的输出值 。电流变压器的初级调和振电感Lr、谐振电容Cr相串联，这样增加了导通阻抗，有利于在开端的时分降低电流的冲击。电流变压器是基极比例驱动变压器（8.3.5节）。其臣比NA/N,设计为最小的晶体管P值。这通常确保了在一切的电流程度下都有足够的基极驱动。由于极电极和基极的电流比刚好就是变压器的臣比，这会保证在高电流输出下有足够的基极驱动，而在低电流输出时则能够降低基极驱动以减少存储时间。刚开端导通时，电路的振荡频率是 1/（却在刃，Ce 是 Cr和Cl的串联值，其值为ClCr/(Cl+Cr）。当灯管点亮时，由于Cl与较低的阻抗并联，所以电路的谐振频率降为 1/（勿在已。启动电路包括 R 、C，和 DY o D3 的工作相似于16.8节中的并联半桥谐振电路，C4是一个隔直电容 。总而言之，该电路和电流馈电电路一样并不容易剖析设计。设计时并没有足够的把握保证曾经思索到了最坏的状况，也不能保证同终身产线上的产品都是一样的 。由于启动时的瞬 态过程和各个工作模态下的等效电路很难肯定 ，并且灯管电流准确值也不容易计算出来 。
