1、旁路电容
旁路电容是可将混有高频电流和低频电流的交流电中的高频成分旁路滤掉的电容。 对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling，也称退耦）电容是把输出信号的干扰作为滤除对象。
2、去耦电容
去耦电容是电路中装设在元件的电源端的电容，此电容可以提供较稳定的电源，同时也可以降低元件耦合到电源端的噪声，间接可以减少其他元件受此元件噪声的影响。
做硬件设计的人，一般都会放很多滤波电容，用来去除噪声，但有的叫旁路电容，有的叫去耦电容。
都是类似的电容，都是起类似的作用，那二者的区别在哪里？

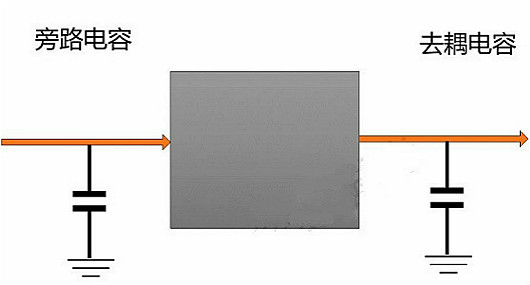

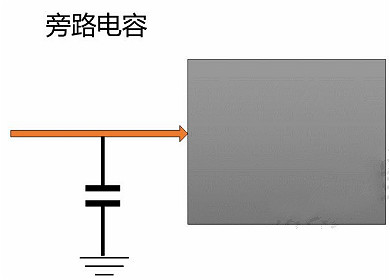

旁路电容，站在芯片的角度，一般是输入端的滤波。

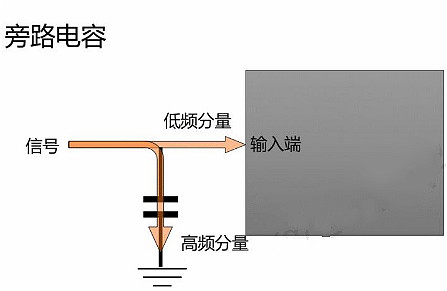

把接收来的信号，留下自己需要的，旁路掉高频噪声

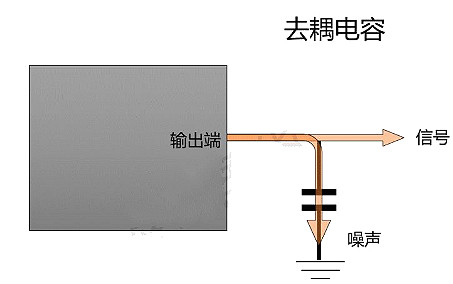

去耦电容，一般是指信号的输出端的滤波电容
因为芯片本身是打算产生一个完美的信号，可但是里边其他部分的电路太多了，有一部分噪声会“耦合”到它制造的这个信号线上去，输出后用电容把耦合到信号上的那些噪声去掉，叫去耦电容。
再简单理解一下，我们打算送给小伙伴一个苹果，用手帕先擦一下灰尘，然后再递过去，那这个手帕是去耦手帕。
如果我们是苹果的接收人，拿到苹果后，用一条手帕先擦一下再放到冰箱，那这个手帕就叫“旁路手帕”。
手帕是一样的手帕，作用是一样的作用，位置不同而已。
