电感与电阻-解析电感与电阻的共性与区别及电阻在电路中的作用-KIA MOS管
信息来源：本站 日期：2018-07-28
电感同属于被动元件，只有电流通过时，才工作，它的作用是将交流转换为直流，然后滤除一部分杂讯波，让平稳的波通过，电感的制作目前重要是以手工为主，屏蔽电感的组装要依靠治具，否则会让公差加大。检测主要是通过LCR数字电桥或其他阻抗分析仪，分为物理测试和环境测试，在上一篇文章中有详细介绍。电感的主要参数有：电感量、电流、电阻。电阻通常是容易被忽略的，因为电阻是个耗能元件，它的值对电流没有什么大的影响，只是随着过多的热量流失，就产生了大量的无用功。有些客户会对电阻有要求，大多数情况之下，只要不是相差太多，就没有大的影响。

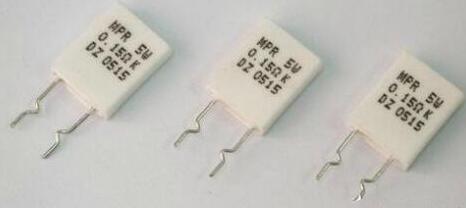

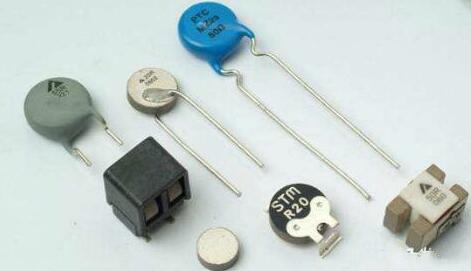

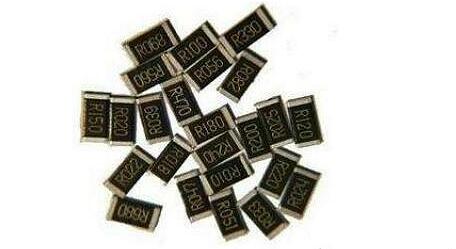

和电感一样，电阻也是被动元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在电阻挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。应注意的是，测试电阻时手不能接触到表笔的金属部分。但在实际手机维修中，很少出现电阻损坏，除少数机型的一些电阻外，也很少去关心电阻的阻值。着重注意的是电阻是否虚焊，脱焊。当一个电感被击穿之后，就成了电阻。
当进行精密电子设计或进行最坏情况的详细分析时，我们需要考虑一些在其它应用中并不重要的参数。其中之一就是对电阻的容差的考量，事实上，不管你采用的电阻的阻值是大是小，容差都必然存在。但其并没有为你电路中电阻的最大和最小值进行限定。
容差：定义了生产时电阻的实际阻值与标称阻值之间差异的范围。一个标称值为1000Ω的电阻如果容差为±5% ，那么该电阻的取值范围在950Ω到1050Ω之间。我们希望这一数值是固定的，不会随着时间而变化。但事实并非如此，工程师必须要考虑设计中的容差，并且要保证所设计的电路在工作时限内正常工作。
温度系数：该系数描述了电阻的阻值随温度的改变而变化的现象，其单位是ppm/K（即10^-6/K）；当然将其中的K换成℃作单位也是一样；通常的温度系数值有5，10，20，100。比如说有一个1000Ω的电阻，其温度系数为100ppm/K，当其经历±60K的温度变化时（设初始温度300K，变化范围240-360K），那么其阻值将有±6Ω的变化。当然，温度系数越小的电阻，价格也当然更高。
电阻自身发热：对于高精度的电路来说，有时候还必须考虑电阻的功耗问题。电阻有特定的热阻，其单位是℃/W。工程师应该知道电阻内的功率损耗；这将导致电阻的温度上升，并最终影响到电阻的阻值。在确定你所使用的电阻的最大最小值时，你必须考虑容差，温度系数电阻自发热的影响。在进行分析的时候，你可能注意到一些参数是可以忽略的，或者不同精确地考虑，但你必须首先先对其有一定的了解，然后才能确定其重不重要。
对于一些精密电路而言（如放大器中的增益级），有必要对电阻进行匹配，并确保其阻值在要求的范围内，并且具有相同的温度系数。
