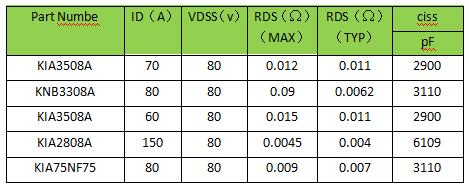

以下为80V MOS管选型表及参数参考资料，主要应用领域为锂电池保护板，价格合理，货源稳定，品质保证！
KIA设计的MOS管有更高的耐压，更小的内阻更细分化的产品型号，满足更多的个性需求提供更齐全设计需求。
锂电池?；ぐ宄＜斐Ｏ窒?/strong>
1：不解码
2：无电压
3：无内阻
4：无电阻
5：电压低
6：内阻大
7：过流大
8：不充电

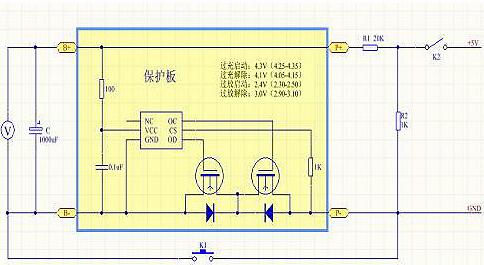

一：检测电路
锂电池?；ぐ宥燥绯亟泄洹⒐?、过流（充电过流、放电过流和短路）?；?，有些?；ぐ迳仙杓朴腥让舻缱?，用于对电池进行过热保护，但过热?；ねǔＪ怯赏獾缏吠瓿傻?，并不由?；ぐ迨迪帧１；ぐ迳系娜让舻缱杞鼋鍪歉獾缏诽峁┮桓鑫露却衅?。如果?；ぐ宀涣?，电池就很容易损坏。
二：通过万用表确定电池排线接线正确

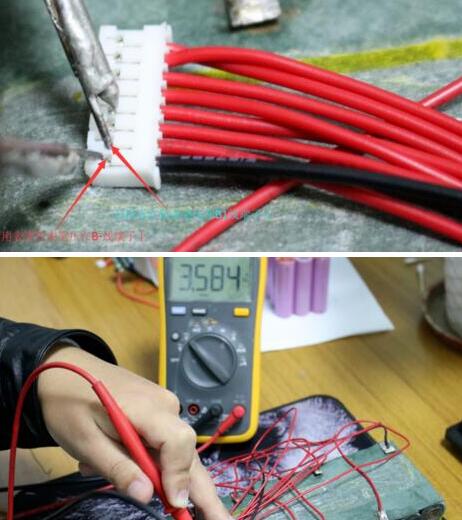

1、通过用万用表黑色表笔压住B-线端子 和 万用表红色表笔压信B1线端子，得到第1串电池电压是3.584V。
2、通过用万用表黑色表笔压住B1线端子 和 万用表红色表笔压信B2线端子，得到第2串电池电压是3.584V。
3、通过此方法测量，得出：
第1串电池电压：3.584V
第2串电池电压：3.584V
第3串电池电压：3.585V
第4串电池电压：3.585V
第5串电池电压：3.583V
第6串电池电压：3.583V
第7串电池电压：3.584V
此7串电压都是3.58V，排线接线正确，而且电池电压相差低于0.002V，电池一致性好。PS：电池每串电压应是：三元锂电压在3.0-4.2V;磷酸铁锂电压2.0-3.6V左右；钛酸锂在1.5-2.75V左右。如果有任何一串电压相差超过2V，则表明排线接错，需要重新接线。
三：确保采样线（排线）接法正确

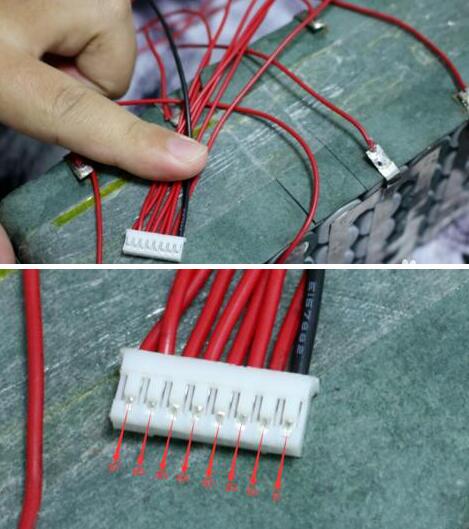

以7串电池8pin线做个示例
B-线接电池总负极
B1线接第1串电池正极
B2线接第2串电池正极
B3线接第3串电池正极
B4线接第4串电池正极
B5线接第5串电池正极
B6线接第6串电池正极
B7线接第7串电池正极
PS:7串电池第7串的电池正极也是总正极，同理可类推到任何串电池组上。

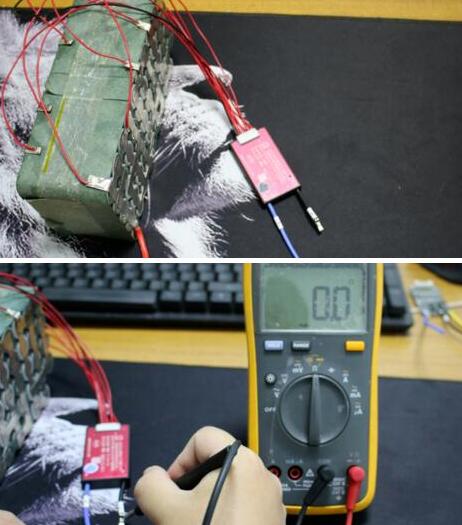

四：测量电压正常后，将排线插上保护板，测量?；ぐ錌-和P-之间的电阻，电阻是0，则说明他们之前畅通无阻，保护板是好的。

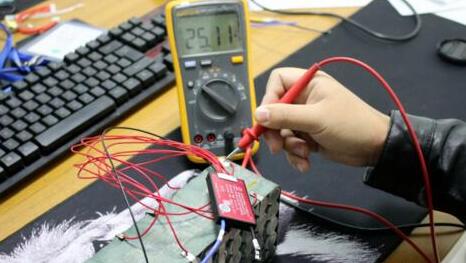

五：或者可通过接上B-线，测量B-和电池总正极的电压和P-和电池总正极的电压。电压一致，说明?；ぐ逭＃ū；ぐ逑嗟庇诳兀匾丫蚩?，电流可安全通过）示例测试得：B-到电池总正极电压是25.11VP-到电池总正极电压是25.11V。两个电压一致 表示保护板正常。如果P-通过大电流放电，会有轻微压降，保护板发热（50度左右），属于正常现象。
