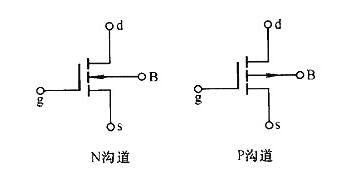

场效应管按沟道分可分为Ｎ沟道和Ｐ沟道MOS管（在符号图中可看到中间的箭头方向不一样）。
按资料可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和增强型，一般主板上大多是绝缘栅型管简称MOS管，而且大多选用增强型的Ｎ沟道，其次是增强型的Ｐ沟道，结型管和耗尽型管简直不用。场效应晶体管简称场效应管.由大都载流子参加导电,也称为单极型晶体管.它归于电压操控型半导体器材. 场效应管是使用大都载流子导电,所以称之为单极型器材,而晶体管是即有大都载流子,也使用少量载流子导电,被称之为双极型器材. 有些场效应管的源极和漏极能够交换使用,栅压也可正可负,灵活性比晶体管好。

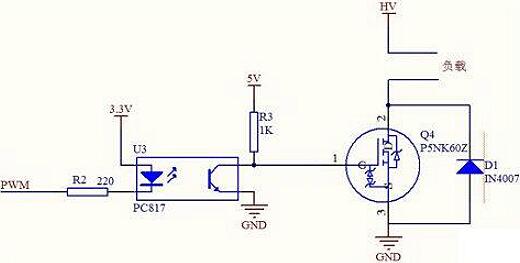

电路说明：其中，PWM信号为50HZ方波信号，占空比0.5.HV电压值为406.5V，负载接40W灯泡。

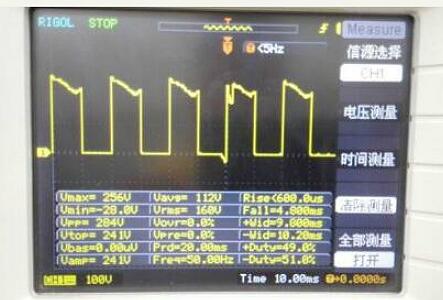

现在测试负载两端的波形，理想情况下是高电平400V左右，考虑到MOS管内阻 1.5欧姆左右（这款的VDS电压较大，mos管内阻也较大，一般mos管是毫欧级别），低电平为0。但是实际测出来有偏差，如下：
最高值只有256V，而且一直在跳动。

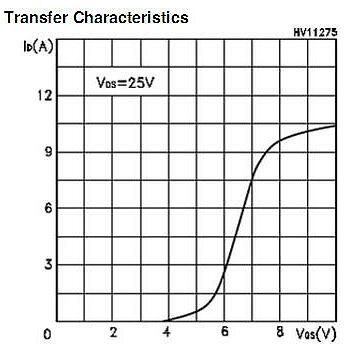

查了电路应该没问题，后来继续翻看P5NK60Z 芯片的技术参数PDF文档，看到如下图：
横坐标是VGS电压 纵坐标是ID电流大小 。此图反映的是在施加25V 漏源极电压时候的技术参数图。显然可以看出，此时如果VGS为5V时， ID并没有达到最大状态 也就是不能实现mos管的饱和导通状态，如果没有饱和导通，则MOS管的内阻会相对较大（可以理解为D、S两点之间的阻值），由于分压的作用 D、S间的电压。 如图箭头所示，这两点之间的电压会增大，这就会直接导致负载两端电压被拉低。
所以总结起原因，就是，光耦控制电压，直接输送到门极的电压 5V驱动电压实在是给得太低了，MOS没有饱和导通，根据P5NK60Z芯片资料，这里应该将5V改为10才能保证mos管饱和导通，满足负载电压要求。
不管是N沟道MOS管还是P沟道MOS管，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。
N沟道MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。
第二注意的是，普遍用于高端驱动的N沟道MOS管，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。
