tip42c参数,tip42c引脚图电路图,tip42c

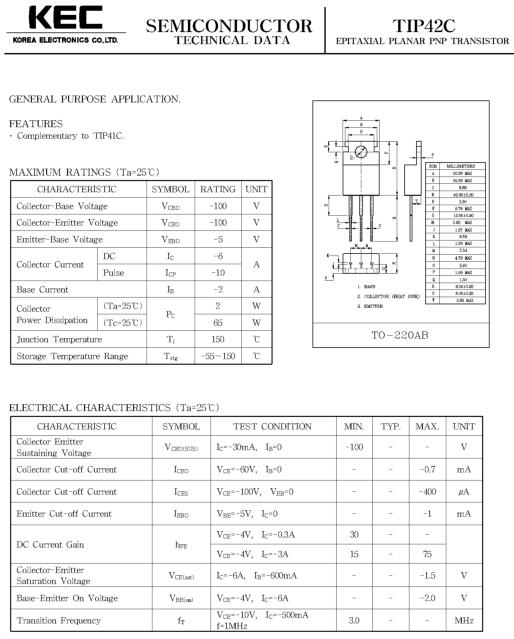

tip42c参数规格书

点击查看规格书。

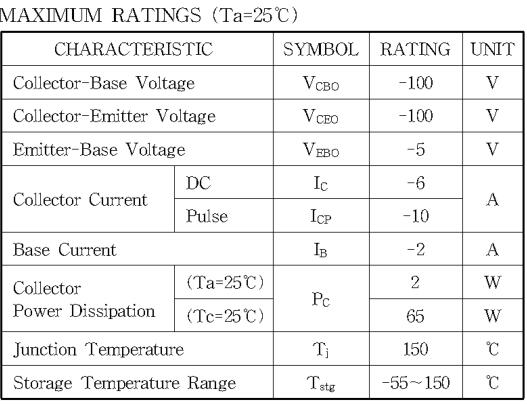

查看tip42c参数详情

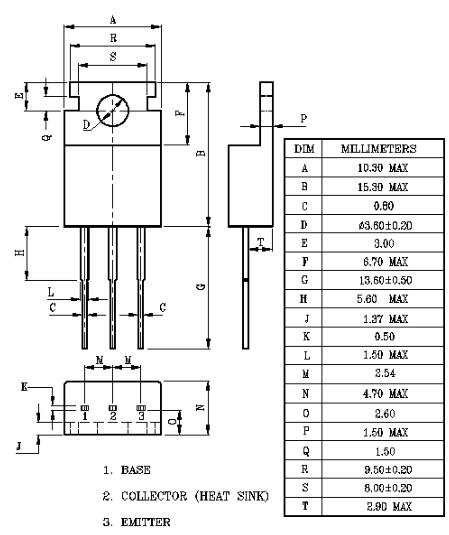

tip42c参数封装尺寸

tip42c参数,tip42c引脚图电路图,tip42c

tip42c概述

tip42是由美国得克萨斯仪表公司生产的，应用材料是SI-NPN.应用于低频，音频，或功率放大之用，TIP41C的极限工作电压max为100V.最大工作电流I=6A。TIP41 NPN中功率三极管，广泛用于信号放大及音频功放用晶体管，可与TIP42 PNP管做互补对称管使用.

tip42c引脚图电路图及引脚定义

tip42c参数,tip42c引脚图电路图,tip42c

1、基集

2、集电极

3、发射极

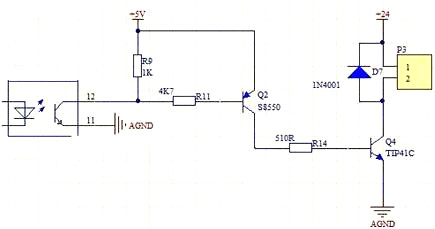

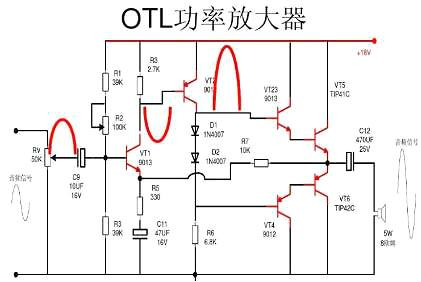

tip42c应用电路

（一）

当PB01端输入1时，也就是光耦管截止（或开路），则Q2必定截止，Q4跟随截止（继电器断电）；当PB01端输入0时，也就是光耦管导通（或短路），则Q2必将导通，Q4也导通（继电器加电）；为了控制稳定，必须给Q2提供可靠的集电极电流，就是加个集电极电阻（一端直接接地），如陈坚道先生给的那个图。因为你用了个大功率管，也不知道你继电器电流需要多大，如果Q4基极电流不够，可以去掉R14（即短路掉），R11的值减小些以加大Q2集电极电流。
