pnp和npn的区别图解与pnp和npn的判断图文详解-KIA MOS管
信息来源：本站 日期：2020-02-24
pnp和npn的区别图解，在工业控制领域一般受限于国外PLC类型的选择，选择了日系PLC和德系PLC就选择了两种不同的控制接口，对于这两种接口，很多时候我们对其概念很模糊，在这里将详细阐述两者的区别。
日系PLC的接口一般为NPN型（漏型输出），即集电极开路输出方式，由于日本人比较谨慎，免责申明做的比较好，所以它一般喜欢控制地GND，电源是你给的，烧了东西算你的。
德系PLC的接口一般为PNP型（源型输出），即控制Power方式，由于德国人比较喜欢主动权把握在自己手里，我给你Power了你才能动作，不给你Power是比较安全的，你想烧东西没有Power怎么烧？

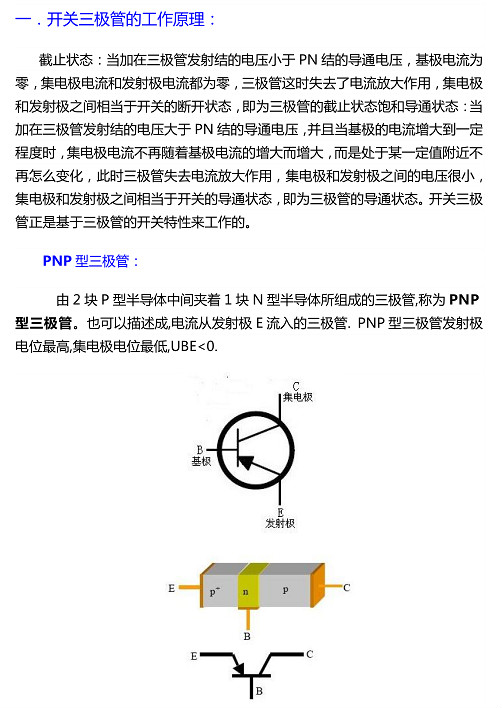

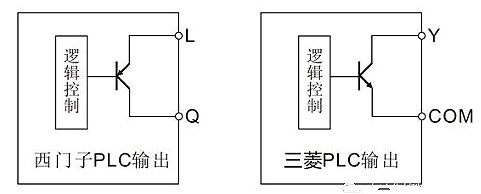

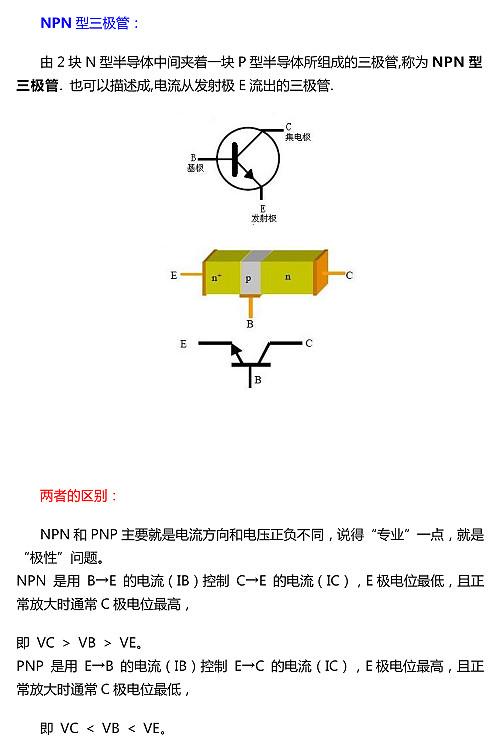

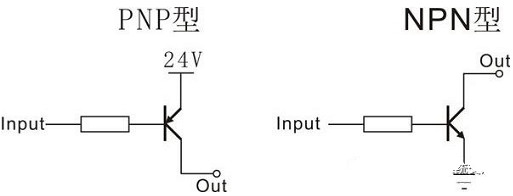

更清楚一些表达的话，我们可以利用晶体管的形式来理解的更为深刻一些。
从上图我们可以看出，西门子对安全的把控在电源上做足了文章，所以西门子PLC内部电路上对电源的抗干扰及滤波相对来说做的比较实在一些，而三菱PLC则由于把Power留给了客户去提供，这部分电源对于绝大部分客户来讲，根本不会做抗干扰及滤波部分的考虑。

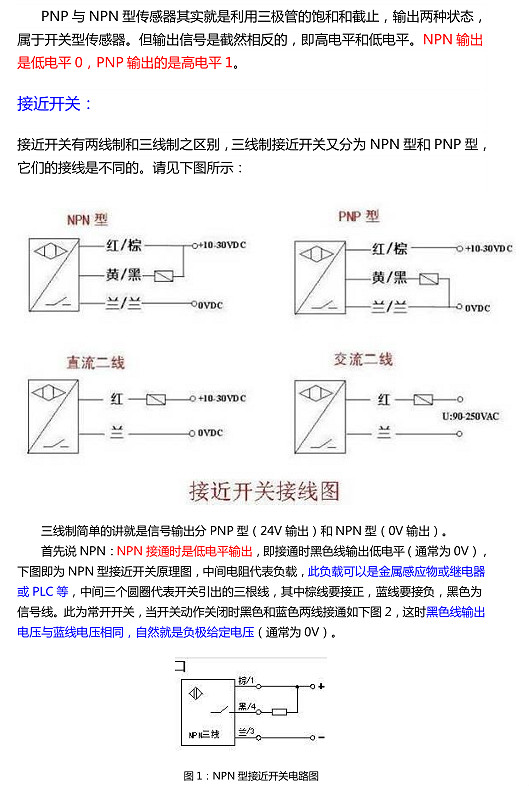

1.接近开关的负载可以是信号灯、继电器线圈或可编程控制器 PLC 的数字量输入模块。

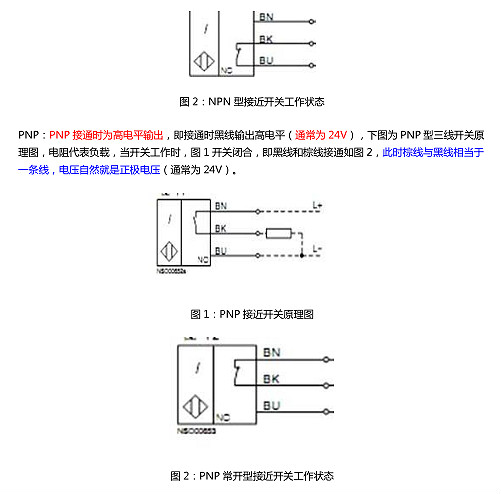

2.需要特别注意接到 PLC 数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源 0V，电流从输入模块流出（日本模式），此时，一定要选用 NPN 型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。
3.两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
