三极管和MOS管驱动电路的正确用法详解-KIA MOS管
信息来源：本站 日期：2020-03-20
三极管是电流控制电流器件，用基极电流的变化控制集电极电流的变化。有NPN型三极管（简称P型三极管）和PNP型三极管（简称N型三极管）两种，符号如下：

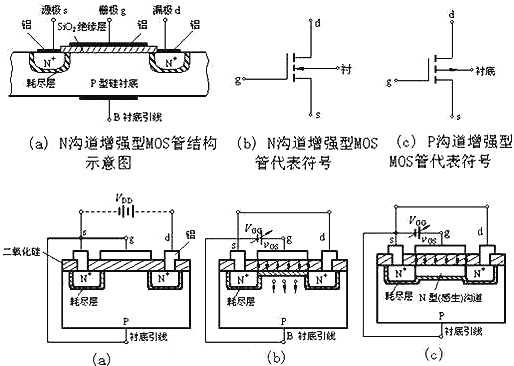

MOS管是电压控制电流器件，用栅极电压的变化控制漏极电流的变化。有P沟道MOS管（简称PMOS）和N沟道MOS管（简称NMOS），符号如下（此处只讨论常用的增强型MOS管）：
（1）P型三极管，适合射极接GND集电极接负载到VCC的情况。只要基极电压高于射极电压（此处为GND）0.7V，P型三极管即可开始导通。
基极用高电平驱动P型三极管导通（低电平时不导通）；基极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND，使基极控制电平由高变低时，基极能够更快被拉低，P型三极管能够更快更可靠地截止。
（2）N型三极管，适合射极接VCC集电极接负载到GND的情况。只要基极电压低于射极电压（此处为VCC）0.7V，N型三极管即可开始导通。
基极用低电平驱动N型三极管导通（高电平时不导通）；基极除限流电阻外，更优的设计是，接上拉电阻10-20k到VCC，使基极控制电平由低变高时，基极能够更快被拉高，N型三极管能够更快更可靠地截止。
所以，如上所述：

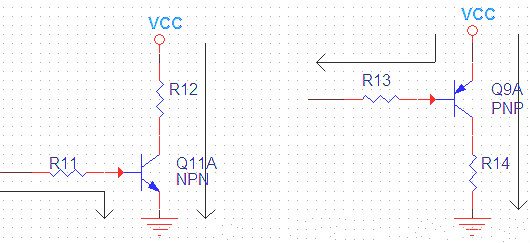

对NPN三极管来说，最优的设计是，负载R12接在集电极和VCC之间。不够周到的设计是，负载R12接在射极和GND之间。
对PNP三极管来说，最优的设计是，负载R14接在集电极和GND之间。不够周到的设计是，负载R14接在集电极和VCC之间。
这样，就可以避免负载的变化被耦合到控制端。从电流的方向可以明显看出。
（3）PMOS，适合源极接VCC漏极接负载到GND的情况。只要栅极电压低于源极电压（此处为VCC）超过Vth（即Vgs超过-Vth），PMOS即可开始导通。
栅极用低电平驱动PMOS导通（高电平时不导通）；栅极除限流电阻外，更优的设计是，接上拉电阻10-20k到VCC，使栅极控制电平由低变高时，栅极能够更快被拉高，PMOS能够更快更可靠地截止。
（4）NMOS，适合源极接GND漏极接负载到VCC的情况。只要栅极电压高于源极电压（此处为GND）超过Vth（即Vgs超过Vth），NMOS即可开始导通。
栅极用高电平驱动NMOS导通（低电平时不导通）；栅极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND，使栅极控制电平由高变低时，栅极能够更快被拉低，NMOS能够更快更可靠地截止。
所以，如上所述：

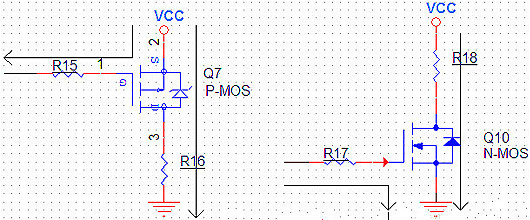

对PMOS来说，最优的设计是，负载R16接在漏极和GND之间。不够周到的设计是，负载R16接在源极和VCC之间。
对NMOS来说，最优的设计是，负载R18接在漏极和VCC之间。不够周到的设计是，负载R18接在源极和GND之间。
为避免负载的变化被耦合到控制端（基极Ib或栅极Vgs）的精密逻辑器件（如MCU）中，负载应接在集电极或漏极。
