7805引脚图和参数、规格书中文资料详情-KIA MOS管
信息来源：本站 日期：2019-11-18

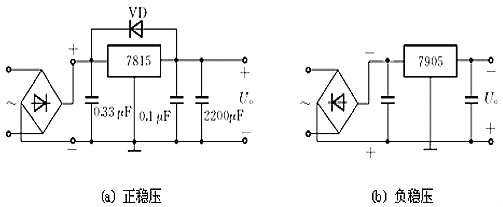

（1）集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典型电路。
正、负稳压7805电路

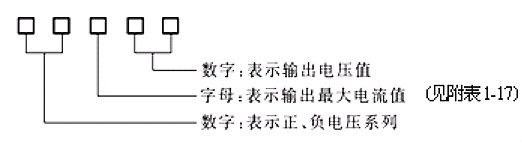

（2）7805引脚图和参数-三端稳压器的型号规格和管脚分布
附表1-17 三端稳压器输出电流字母表示法
例如：78M05三端稳压器可输出+5 V、0．5 A的稳定电压；7912三端稳压器可输出 12V、1A的稳定电压。

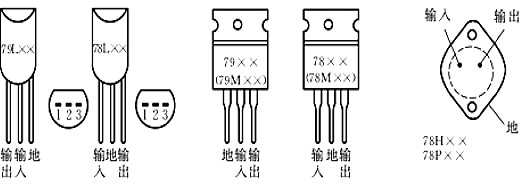

(3) 外形及管脚分布，如附图1-25所示。

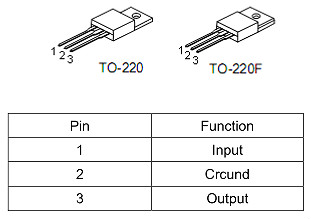

（1）引脚图

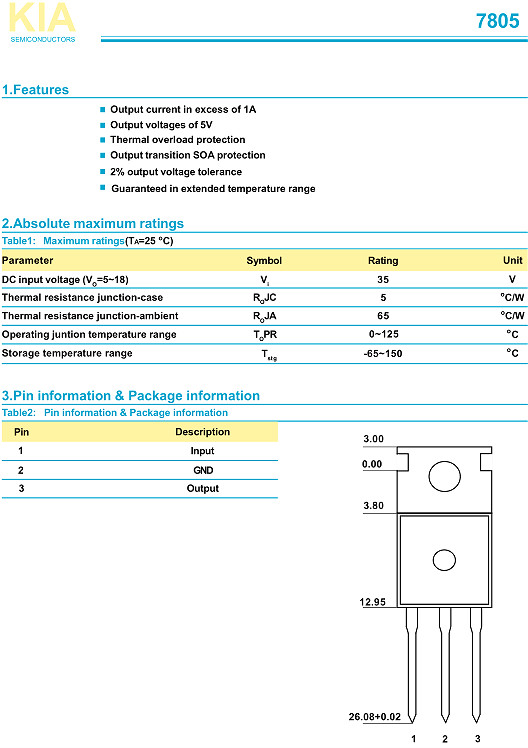

（2）规格书
查看规格书，请点击下图。
（1）引脚图

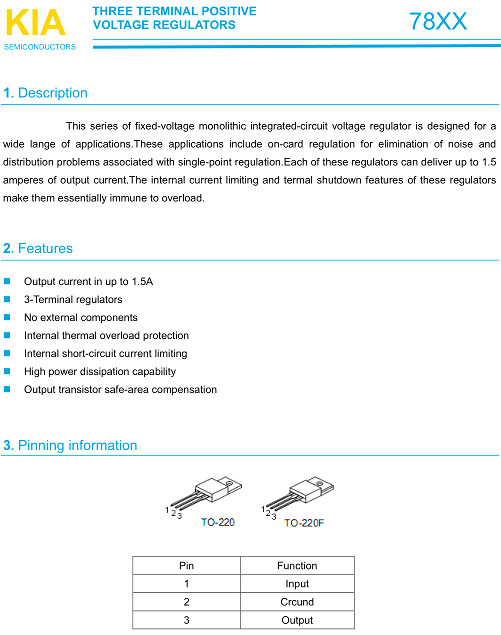

（2）规格书
查看规格书，请点击下图。
