MOS FET继电器的构成和动作原理及几大优势详解-KIA MOS管
信息来源：本站 日期：2020-03-04
MOS FET继电器是在输出元件中使用功率MOS FET的SSR。为使功率MOS FET动作， 光电二极管阵列作为受光元件使用。输入端子中有电流流过时， LED会发光。这个光使光电二极管阵列中发生光电流， 这使栅极电压使功率MOS FET置于ON。用源共通连接2个功率MOS FET， 可控制AC负载。DC专用的类型中有带1个电源 MOS FET的类型。
信号用MOS FET继电器G3VM不含变阻器。

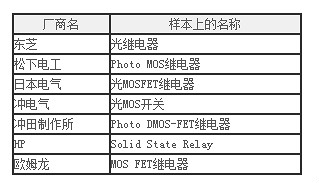

该商品为新型商品， 在各个公司有各种名称、商标。下表表示信号用（相当于G3VM） 的示例。
1、 超小型、轻量
2、 低驱动电流
在推荐运行条件（标准）下的驱动电流为2-15mA。还有最小可用0.2mA驱动的产品，为整体设备的节能化作出贡献。
3、 寿命长
采用光信号传输方式，实现无接点构造。不会因接点磨损而造成寿命缩短，实现了长使用寿命。
4、 漏电流微小
能够耐受外来浪涌，也不带缓冲电路，正常情况下，典型漏电流最大仅为1nA。
5、 耐冲击性优势
由于内部零件完全为铸模，也没有活动零件等机械零件，因此耐冲击性、耐振动性优异。
6、 高绝缘性
将电压转换成光、并作为信号传送，因此可对输入输出间进行电路隔离。标准型号可确保输入输出间耐电压AC2500V。也可以提供高达AC5000的产品。另外，SOP封装系列产品新增AC3750V产品。
7、 静音
由于不会像机械式继电器那样因金属接点产生开闭音，因此有助于设备的静音化。
8、 高速响应性
0.2ms（SSOP、USOP、VSON）的动作时间比机械式继电器的3ms-5ms明显缩短。实现了迅速的响应性。
9、正确控制微小模拟信号
