它是一个占空比可调的脉冲震荡器。电机M是用它的输出脉冲驱动的。
脉冲的占空比越大（导通时间越长），则电机的驱动电流越大，转速快；
脉冲的占空比越小（导通时间越短），则点击的驱动电流越小，转速慢。
因此可以条件RP控制占空比，从而调节电机的转速。
如果电机的工作电流小于200mA，则可以用NE555第3引脚直接驱动；如果电机需要更大的驱动电流，应增加驱动和功放级，以便匹配电机的输出功率。

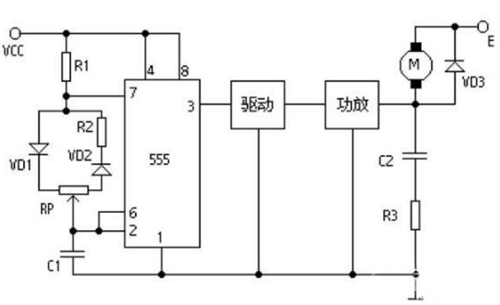

图中VD3是续流二极管，在功放管截止（关断）期间为电机驱动电流提供通路，既保证驱动电流的连续性，又可以防止电机线圈的自感反向电动势损坏功放管。
图中C2和电阻R3是补偿网络，它可以使负载呈现出电阻性质。
整个电路的脉冲频率在3~5KHz之间；频率太低电机会抖动，太高会因占空比范围太小使得电机调速范围减小。

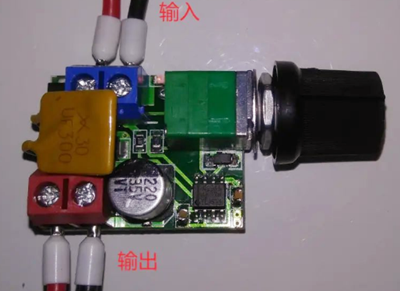

如图所示为有刷直流电机PWM调速器的实物图。

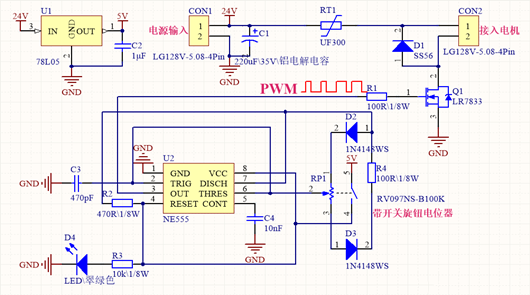

该电路工作电压范围5V--30V，输出电流3A；该电路的PWM是由应用广泛的555定时器做的。
工作过程：
①右旋旋钮，开关闭合，5V经过R2，D2和RP1(1-2)给C3充电，C3电压上升到触发电平后触发翻转；
②触发翻转后7脚放电端对地导通，C3通过RP1(2-3)、D3和R4对地放电，C3电压下降到复位电平后触发翻转；
③触发翻转后7脚放电端对地阻断，C3再次充电，回到第1步的动作，周而复始；
④调节旋钮，既是在调节充放电时间达到调节占空比的目的，而振荡频率（或振荡周期）是不会改变的。
充放电时间和频率计算：
ton（充电时间）= 0.693 × [R2+RP1(1-2)] × C3
toff（放电时间）= 0.693 × [R4+RP1(2-3)] × C3
fw（振荡频率）= 1/T = 1/(ton+toff)
PWM的占空比越大（导通时间越长），则电机的有效电压越高，转速越快。
