在直流电机调速系统中，PWM发生器通过控制脉冲宽度来调节电机速度，其性能直接影响系统的稳定性和效率。PWM（脉冲宽度调制）发生器扮演着至关重要的角色。它通过精确控制脉冲的宽度，实现对电机速度的细腻调节。
PWM发生器的功能

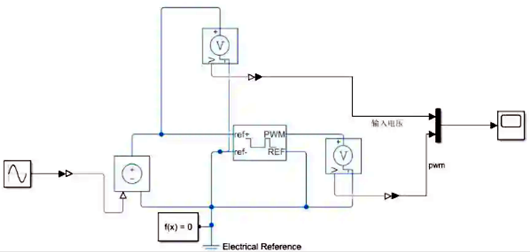

在PWM和REF端口之间生成脉宽调制（PWM）电压。当脉冲处于低电平时，输出电压为零；而当脉冲为高电平时，输出电压则等于设定的输出电压幅度。占空比可通过输入值进行灵活调整。
PWM和引脚说明
此外，该模块还包含多个引脚，如ref+用于输入电压的正端，ref-用于输入电压的负端，而pwm则作为PWM（平均电压）的输出端。同时，ref引脚用于设置PWM电压的参考值。
PWM波形通常用于控制直流电机的速度。数字波形的占空比可以通过使用可调模拟电压电平（在基于 NE555 的 PWM 发生器的情况下）或使用二进制值进行数字定义。数字派生的 PWM 波形通常由微控制器中的定时器/计数器模块产生，但如果您不想在电路中包含微控制器，那么使用分立逻辑组件生成信号也非常简单。
所示电路的扩展可以从 8 位数字输入字产生两个 PWM 波形。每个信号有 15 个值。例如，8 位字可以从安装在 PC 中的扩展板或从不具有内置 PWM 功能的处理器的 8 位端口或从笔记本电脑的打印机端口生成。

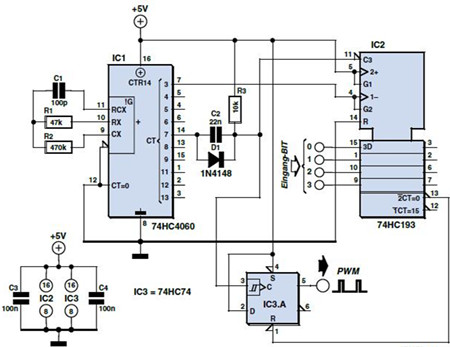

标记/空间比可编程至 15/16，而不是 16/16；二进制输入 0000 会在两个输出上产生连续的低电平，从而关闭两个电机。类似的电路通常采用专用的“启用”输入来关闭电机，但这对于本设计来说不是必需的。该图显示了仅产生一种波形所需的电路。对于完整的双通道电路，需要使用额外的 74HC193。 HCF4060 发生器产生的时钟信号可用于驱动两个通道，74HC74 封装中的自由触发器可用于第二个通道（相应的引脚号显示在括号中）。整个两通道电路只需使用四个 IC 即可构建。
