光伏汇流箱结构、原理图详解-KIA MOS管
信息来源：本站 日期：2025-06-06
太阳能光伏板通过太阳的辐射将光能转化为直流电能。光伏交流汇流箱的主要作用是将直流电能转换为交流电能，以满足电网供电的需求。
光伏交流汇流箱由直流输入、DC/AC逆变器、交流输出和?；さ茸槌?。直流输入部分连接光伏板的正负极，将光伏板产生的直流电能输入到交流汇流箱中。
DC/AC逆变器是光伏交流汇流箱的关键部分，它将直流电能转换为交流电能。在逆变过程中，逆变器会将直流电能转换为交流电能，并使其频率和电压等参数满足电网的要求。逆变器还具有最大功率点跟踪（MPPT)功能，能够实时调整光伏板输出电压和电流，以获取最佳的光伏板工作状态，从而提高光伏系统的效率。

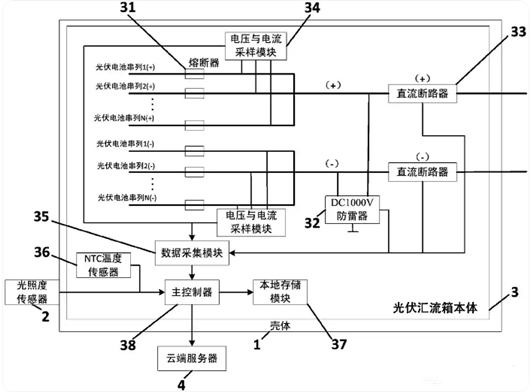

光伏汇流箱结构组成
汇流箱的组成结构精密且多元化，包括箱体、直流断路器、直流熔断器、防反二极管、数据采集模块以及?；さピ炔考Ｕ庑┎考饔衅涠捞氐墓δ?，如直流断路器能在电流超过预定值时自动断开电路，保护电路安全；直流熔断器能在电流过大时因热量过度而熔断，从而?；さ缏访馐芩鸷Α?/span>

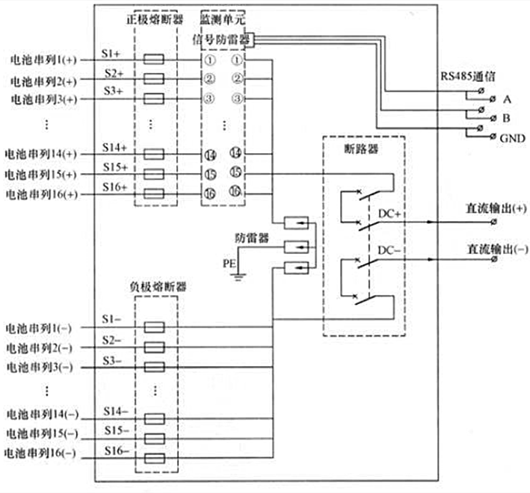

光伏汇流箱原理图
光伏直流汇流箱组串输入侧一般采用熔断器作为?；て骷?，输出侧采用直流断路器作为保护器件，在直流母排上加装防雷器。
典型的光伏汇流箱包含以下核心部件：
输入端子：支持6-24路组串接入，额定电流通常为10-20A/路
熔断器?；ぃ翰捎弥绷髯ㄓ萌鄱掀鳎ㄈ鏝H00型），分断能力达20kA
防雷模块：采用T1级复合型防雷器（如DEHNguard系列），In≥15kA
电流监测：霍尔传感器精度可达±1%，RS485通讯接口
绝缘监测：采用非平衡桥原理，检测灵敏度≤500kΩ
光伏汇流箱在光伏发电系统中是保证光伏组件有序连接和汇流功能的接线装置，用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流箱，在光伏汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现与市电并网。
