升压器电路12v升220v电路图分享-KIA MOS管
信息来源：本站 日期：2025-05-13

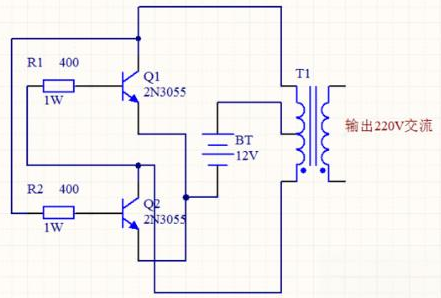

电路采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。

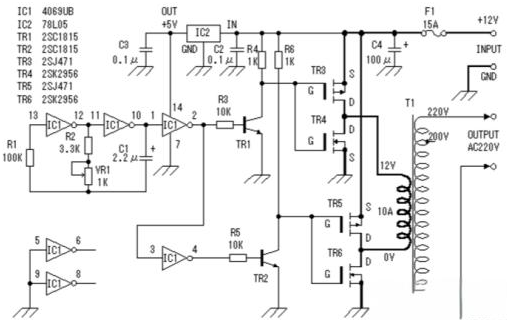

电路图中展示了一种由MOS场效应管和普通电源变压器构成的逆变器。其输出功率的大小，主要受到MOS场效应管和电源变压器功率的影响。通过合理选择这些元件，可以实现所需的升压效果。

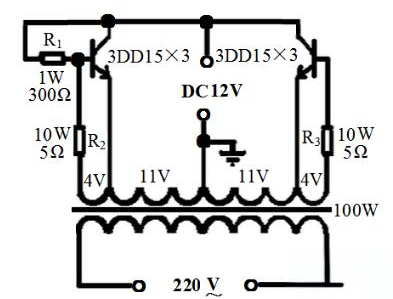

电路图展示了如何将12V直流电压升压至220V交流电压的过程。其中，关键的一步是选用合适的变压器，如一个100W机床控制变压器。在操作时，需要将变压器的铁芯拆开，并拆下次级线圈，记录其匝数，以便后续计算每伏所需的线圈匝数。
接着，使用漆包线重新绕制次级线圈，先绕制一个22V的主线圈，并在中间设置抽头。之后，再用更细的漆包线绕制两个4V的反馈线圈，并注意在线圈之间使用牛皮纸进行绝缘。完成线圈绕制后，将铁芯插入，并将两个4V次级线圈与主线圈相连，需确保连接方向正确。
在电路中，与4V线圈串联的两个电阻R2、R3可用电阻丝制作，其阻值可根据输出功率的大小进行选择，通常为几欧姆。同时，为了稳定电流，可接入一个1W300Ω的偏流电阻，尽管不接此电阻电路也能工作，但为了保证管子的参数一致和电路的稳定振荡，建议最好接上。
关于三极管的选择，每边可使用三只3DD15并联，共计六只管子。在电路连接完成后，应进行检查以确保无误。随后，可以通电进行调试。首先接上蓄电池和负载（如一个100W的白炽灯），打开开关后，灯泡应能正常发光。若不能正常发光，可适当减小基极的电阻直至灯泡正常发光。接着，可以尝试接上彩电进行测试，若彩电不能正常启动，同样需要调整基极电阻。经过上述调整后，电路即可正常工作。
