主板上的所有复位信号都是由芯片组产生，主要由南桥（内部有复位系统控制器）或复位发生器（74h系列芯片）产生，也就是说主板上所有的需要复位的设备和?？槎加赡锨爬锤次?。南桥要想产生复位信号或者说南桥要想去复位其他的设备和?？?，其首先要自身先复位或者说自身先有复位源。使南桥复位的或者说南桥的复位源是atx电源的灰线（灰线常态为5V电平，工作后为恒定的5v，atx电源的灰线也是pg信号），或者是系统电源管理芯片发出的pg信号。
1.触发信号来源
自动复位（电源触发）：
当电源启动时，ATX电源的PG（Power Good）信号在供电稳定后（约100-500ms延迟）由低电平跳变为高电平，作为初始复位信号。
该信号通过门电路（如74HC14）处理后输入南桥芯片，触发其内部复位控制?？?。
手动复位（按键触发）：

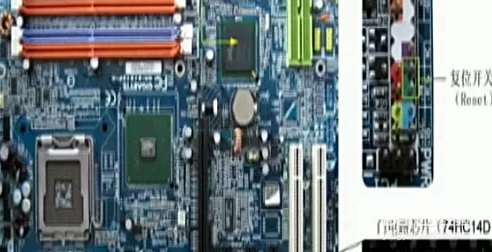

按下主板RESET开关Q时，产生低电平脉冲信号，经门电路反相后输入南桥，强制系统重启。
2.信号传递与分发
南桥作为核心控制器，在接收到复位信号后首先生成自身复位，随后分两路输出：
第一路：通过门电路（如74HC07）转换电平，向PCI插槽Q、AGP插槽Q、北桥芯片等发送复位信号，北桥进一步将信号传递至CPU完成初始化。
第二路：通过三极管电平转换后，向IDE接囗等外设发送复位信号。
3.复位功能实现
冷启动保障：确保电源电压稳定（如5V±5%）后释放复位信号，避免硬件在电压波动时误操作。
异?；指矗和ü疵殴范ㄊ逼鳎╓DT）监测系统状态，若软件卡死或受干扰，则自动触发复位。

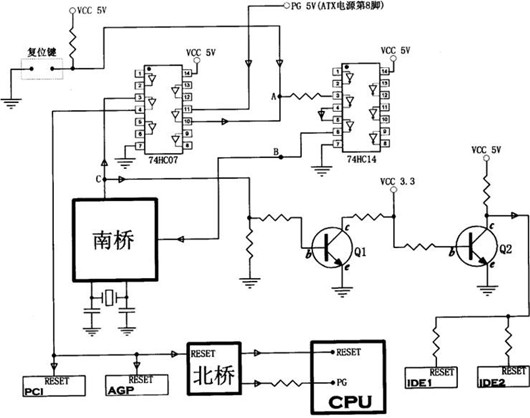

电源、时钟、复位是主板能正常工作的三大要素。主板在电源、时钟都正常后，复位系统发出复位信号，主板各个部件在收到复位信号后，同步进入初始化状态。如图所示为复位电路的工作原理图，各个十板实现复位的电路不尽相同，但基本原理是一样的。
假设主板已经通电运行，当按下复位键时，就会产生一个跳变的触发信号，此信号经过A点进入74HC14门电路芯片，经过两次反相后（信号波形不变，只是进行电平转换），经过B点进入南桥芯片。南桥芯片收到跳变信号后，本身先复位，同时其内部的复位电路从c点输出一个复位信号（一个由高电平向下跳变为低电平，再从低电平向，上跳变为高电平的脉冲波）。
复位信号从c点分两路，一路进入74HC07门电路芯片进行电平转换后进入到PCI插槽、AGP插槽以及北桥芯片，北桥复位后又产生一个复位信号输入到CPU；从c点出来的另一路复位信号经过Q1、Q2进行电平转换，然后进入到IDE接口。PCI插槽、AGP插槽、IDE接口上的设备以及北桥芯片和CPU，在复位信号到来后统一进入初始化状态。
那么刚开机时，复位信号又是如何产生的呢？刚开机时，ATX电源供电正常50ms后，第8脚（灰色线）的电平会由低变高，这就是电源好信号（PG），表示供电已经正常。电源好信号进入74HC07门电路芯片，经过电平转换后，从A点进入74HC14门电路芯片，此后的过程与按下复位键时的过程一样。
综上所述，复位信号的最初来源一个是由复位键触发得来，一个是由PG信号得来。但PG信号并非一定取自于ATX电源的第8脚，一些主板设计有PG信号产生电路，它是在主板各个部分工作电源正常50ms后发出，原理是一样的。
