电吹风电路图,电路原理详解-KIA MOS管
信息来源：本站 日期：2025-04-02

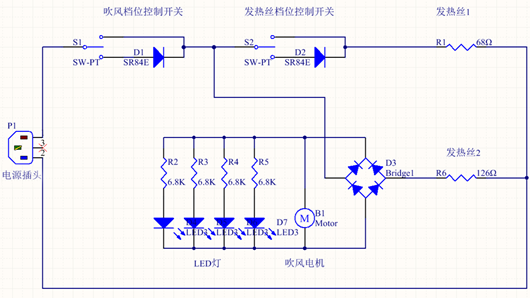

S1吹风档位控制
当S1吹风档位打到下面，S2不开启时，220V通过D1的整流变成半波，然后半波经过D3Q给电机B1和LED进行供电后流出D3进入R6发热丝，最后回流到P1电源座子。
如果S1吹风档位打到上面，S2不开启时，P1进来的电流除了不流过D1外，其他流过的路径与上面叙述的一样。S1吹风档位打到下面由于经过了D1的半波整流所以B1、LED、R6耗费的功率大约为S1吹风档位打到上面的一半，所以体现到给用户是风速小了、LED灯暗了、发热量小了。
只要B1转动R6就会经过电流发热，所以一旦吹风必然是有加热的，无法吹冷风。
S2发热档位控制
S2是用于控制R1发热丝的档位的，同时R1的发热量也是由电流是否经过D2二极管进行决定的，同时D1也决定了R1的发热量，只有S1开启时S2才会得电，S2的开关拨动才会导致R1的加热。
S1处于关闭时，无论S2如何拨码R1都不会得电发热。这起到一定的保护作用，只有风机转动了R1才有发热的意义同时避免了R1因为无法及时扇热的烧毁。
S1向下拨码时为小风速，因为到S2的电已经经过了D1的半波整流所以这是无论D2向上拨还是向下拨R1的发热功率都是基本一样的（经过D2会有1-2V的压降），都是较小。同时也是起一个保护作用，小风速时，R1的发热量只能小，无论S2开关向上还是向下拨动。
S1向上拨码时为大风速，这时S2的上下拨码才能改变R1的发热情况，当S2向上拨码时R1处于发热温度大，当S2向下拨码时由于电流经过了D2进行了半波整流R1发热温度小。
此电路的设计在只有吹风的时候才能让R1的发热丝发热，而只有吹大风的时候才能让R1的发热量大，保证了发热丝的扇热安全。

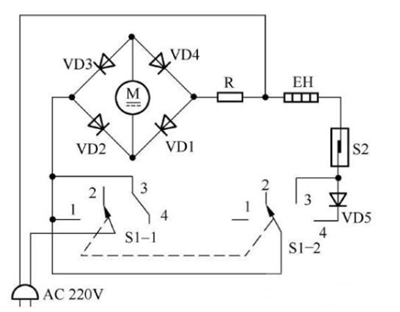

该电路内有3个主要元器件，第一个是风扇电动机M，第二个是加热器EH，第三个是转换开关S1，其中开关S1是双刀四掷开关。
1、关闭模式
将开关S1 拨到“2”的位置后，不能接通整流电路，也不能接通加热器的电路，该机处于关闭状态。
2、冷风模式
将开关S1 拨到“1”的位置后，不能接通加热器电路，加热器 EH 不加热，但通过 S1-1 的①脚接通整流电路。此时，市电电压通过R 限流，再通过VD1～VD4 构成的桥式整流电路整流后为电动机供电，使它旋转。此时，电吹风吹出的是冷风。
3、低温模式
将开关S1 拨到“4”的位置后，一路通过S1-2 的④脚和二极管VD5 接通加热器电路，此时，由于VD5 对市电电压进行半波整流，所以加热器以半功率方式加热;另一路通过S1-1 的④、③脚接通整流电路，如上所述，电动机开始旋转。此时，电吹风吹出的是温度较低的热风。
4、高温模式
将开关S1 拨到“3”的位置后，一路通过S1-2 的④、③脚接通加热器电路，市电电压通过过热保护器S2 和S1-2 为加热器EH 供电，EH 以全功率的方式加热。
另一路接通整流电路，电动机开始旋转。此时，电吹风吹出的是温度较高的热风。
5、过热保护电路
为了防止风扇电动机或其供电电路异常，导致它不能旋转或旋转异常致使加热器或外壳等部件过热损坏，新型电吹风都设置了过热保护电路。
该保护功能由过热保护器S2 实现。当电动机旋转正常时，加热器电路产生的温度在正常范围内，S2 内的触点闭合。当电动机旋转异常或不转时，加热器的温度升高，被S2 检测后，金属片变形使其触点断开，切断加热器的供电电路，加热器停止加热，实现过热保护。
