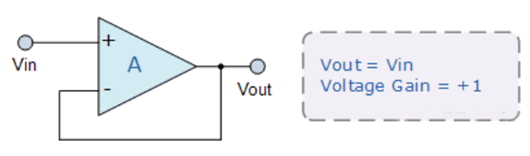

电压跟随器不会放大或反相输入信号，而是在两个电路之间提供隔离。输入阻抗很高，而输出阻抗很低，避免了电路内的任何负载效应。当输出直接连接回输入之一时，缓冲器的总增益为+1且Vout = Vin。注意的是输出的电压与输入电压幅值相同。
什么是电压跟随器？
电压跟随器（也称为单位增益放大器、缓冲放大器和隔离放大器）是一种电压增益为 1 的运算放大器电路。这意味着运算放大器不会对信号进行任何放大。

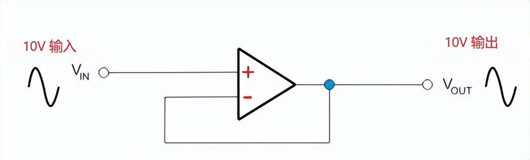

之所以称为电压跟随器，是因为输出电压直接跟随输入电压，即输出电压与输入电压相同。因此，例如，如果 10V 作为输入进入运算放大器，则 10V 作为输出。电压跟随器充当缓冲器，不对信号提供放大或衰减，具体的如下图所示：
电压跟随器原理图
根据欧姆定律：
当电阻增加时，从电源汲取的电流会减少。如果电流馈入高阻抗负载，则功率不受影响。

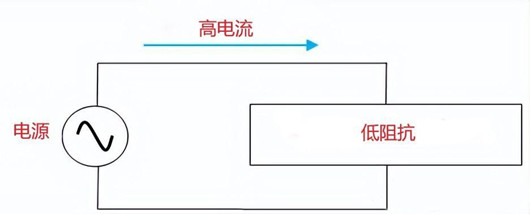

通过以下示例来理解电压跟随器的原理。首先，考虑一个低阻抗负载的电路，电源正在为其供电，如下图所示。在这里，由于欧姆定律所解释的低电阻负载，负载会消耗大量电流。因此，从电源获取大量电力。这导致电源中的高干扰。

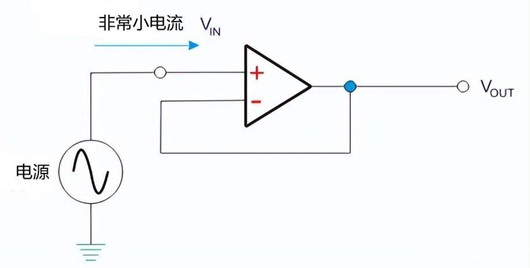

接下来，考虑给予电压跟随器相同的功率。由于其非常高的输入阻抗，该电路仅消耗非常少量的电流。由于缺少反馈电阻，电路的输出将与输入相同。
