输出的容忍功用

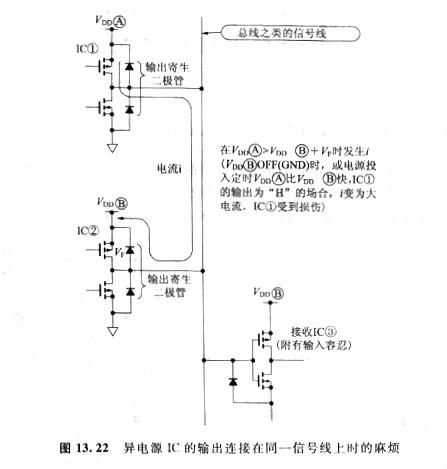

如图13. 22所示，在同一信号线上，①未运用时电源VDD连接处于OFF状态的IC的输出的场所；②异电源电平的输出信号接口到附有容忍功用的接纳IC的场合，在普通的CMOS IC中，会有大的正向电流从输出向VDD的寄生二极管流过，给IC②形成损伤。具有三态形式的总线接口IC也存在输出寄生二极管，所以难免也会遭到损伤。
关于这种状况，曾经有附加了如图13.23所示的特别的输出电路、具有输出容忍功用的IC产品。曾经在74LCX、74VCX系列等CMOS规范逻辑中的低电压型产品所采用，并在规格上保证了这种输出容忍功用。
输入、输出都备有异电源接口功用的IC的呈现，关于增大电子设备的低电压化设计的自在度具有很大奉献。
