常见的PWM专用IC的输出级都能够直接驱动MOS管| 也能够直接驱动VMOS管
信息来源：本站 日期：2017-08-08
工作频率和驱动信号的占空比不是很大，并且VMOS的功率规格也不是很大时，普通并不需求为VMOS配置特地的驱动电路。通用的CMOS半导体(互补金属氧化物品体管逻辑IC)、TTL（晶体管逻辑）集成电路、常见的PWM专用IC的输出级都能够直接驱动VMOS。这种驱动方式普通适用于驱动信号的产生及控制电路与VMOS构成的功率级电路共地的状况。

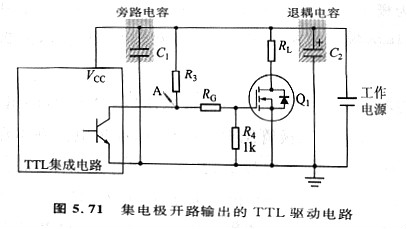

TTL集成电路的逻辑电平为5V，输出级通常由BJT（双极性晶体管）组成，信号普通从集电极输出，这就是常说的“集电极开路输出”，当然，输出级也有采用MOSFET的，这就是“开漏输出”。上述开路输出方式需求外部电路配置偏置电阻，以树立工作点，限定输出电流（图5．71）。
在驱动才能有限的条件下，为了减小引线寄生电感的影响，VMOS间隔控制电路越近越好。为了防止栅极电流对控制电路的影响，图中的旁路( Bypass)电容也是引荐要采刚的，普通采用聚酣、CBB、瓷片等无极性电容，容量为0.1~lμF即可。

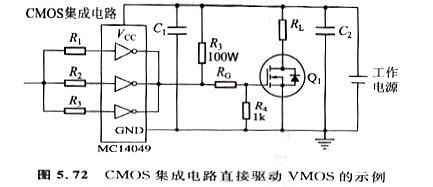

采用TTL集成电路驱动MOS另一个需求留意的问题是，工作电压至少要高于VMOS的开启电压VGS（th），而且要保证图中A点的驱动电压高于开启电压。用CMOS来驱动根本上不需求思索这样的问题，由于此类Ic能够提供12V左右的信号电平(图5.72)。
