MOSFET是如何工作的

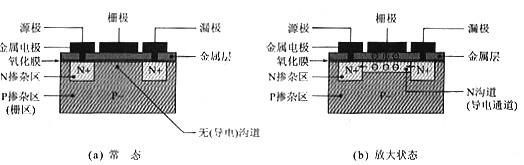

图1. 10所示的MOSFET在常态下是关闭的，如果要导通，就需要合适的偏置电压（图1.12），这一点和BJT是相似的。
在常态下，MOSFET中并没有导电通道，在有了偏置电压时，在电场的作用下，源极（区）与栅极（区）之间就会形成导电通道，并且随着偏置电压的增加而加宽，导电能力增加直到最大（饱和导通）。这种MOSFET称为增强型MOS管(Enhancement-Mode MOSFET)，这是目前为止应用最为广泛的MOSFET，尤其是功率MOSFET和CMOS IC。PMOS和NMOS -般也是指增强型的MOSFET。

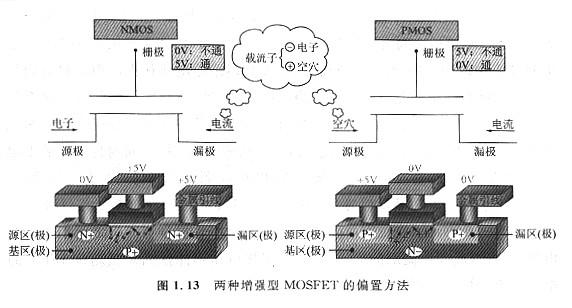

增强型P沟道MOSFET的结构和偏置方法与N沟道也是相反，它在常态下也是关闭的。N沟道和P沟道的MOSFET的不同偏置方法可以用图1.13来说明。
NMOS和PMOS就像左旋和右旋的水龙头，如果“左旋”是让NMOS打开的话，PMOS与之相反，“右旋”才能使它打开.
