如何选择场效应管，场效主要有什么特点，一看就懂
信息来源：本站 日期：2017-08-01
怎样选用场效应管
常用场效应管主要有结型场效应管、耗尽型绝缘栅场效应管、加强型绝缘栅场效应管、双栅场效应管、功率场效应管等。
(1)结型场效应管
结型场效应管因其具有两个PN结而得名。结型场效应管正常工作时，栅极应加负偏压（相对漏极而言）。关于N沟道结型场效应管，漏极加正电压，栅极加负电压。关于P沟道结型场效应管，漏极加负电压，栅极加正电压。

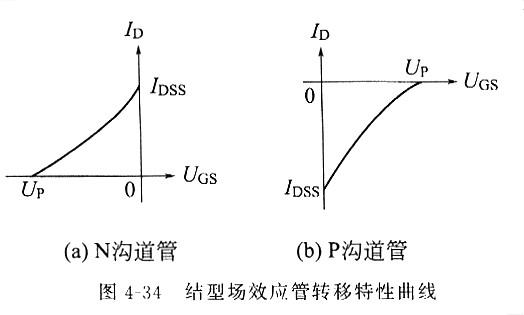

结型场效应管的性能特性是当栅极电压UGS=O时管了导通，漏极电流ID到达最大值。栅极电压的绝对值越大ID越小，直至管子截止。如图4-34所示为结型场效应管的转移特性曲线（UGS-ID曲线）。
结型场效应管具有很高的输入阻抗，为10Ω一109Ω。常用结型场效应管有3DJ系列，以及进口的2SJ系列和2SK系列等。
(2)耗尽型绝缘栅场效应管
绝缘栅场效应管因栅极与沟道之间有—层二氧化硅绝缘层而得名，分为耗尽型绝缘栅场效应管和加强型绝缘栅场效应管两类。绝缘栅场效应管具有极高的输入阻抗，为109一1015Ω。
耗尽型绝缘栅场效应管的性能特性是当栅极电压UGS=0时管子有一定的漏极电流ID关于N沟道耗尽型绝缘栅场效应管，漏极加正电压，栅极电压从“o”逐步上升时漏极电流ID逐步增大，栅极电压从“o”逐步降落时漏极电流ID渐减小直至截止。关于P沟道耗尽型绝缘栅场效应管，漏极加负电压，栅极电压从“o”逐步卜降时漏极电流ID，逐步增大，栅极电压从“o”逐步上升时漏极电流ID逐步减小直至截止。

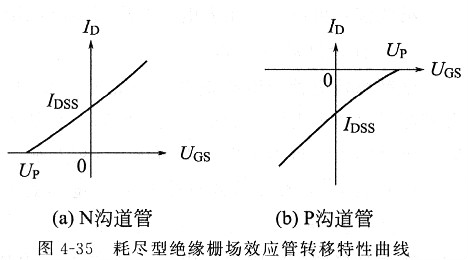

如图4-35所示为耗尽型绝缘栅场效应管的转移特性曲线（UGS-ID曲线）。常用耗尽型绝缘栅场效应管有3DO1)、3D02、3D04等。
(3)加强型绝缘栅场效应管
加强型绝缘栅场效应管正常工作时，栅极应加正偏压（即与漏极电压相同）。关于N沟道加强型绝缘栅场效应管，漏极和栅极均加正电压。关于P沟道加强型绝缘栅场效应管，漏极和栅极均加负电压。
加强型绝缘栅场效应管的性能特性是当栅极电压UGS＝0时管子截止。栅极电压的绝对值到达开启电压UT时开端有漏极电流ID，栅极电压的绝对值越人漏极电流ID越大。

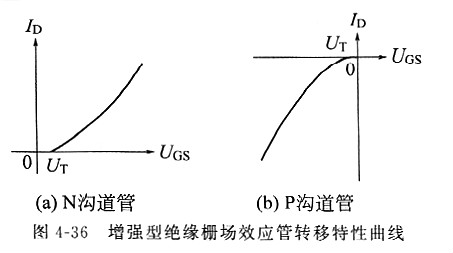

如图4 36所示为加强型绝缘栅场效应管的转移特性曲线（UGS -ID曲线）。常用的加强型绝缘栅场效应管有3CO1、3CO2、3CO3、3CO6、3DO3、3DO6等。
(4)双栅场效应管

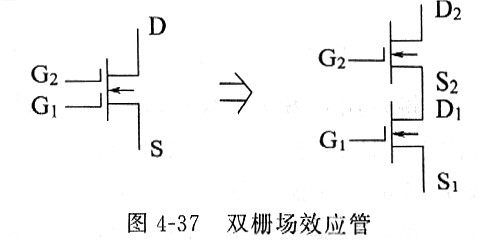

双栅场效应管的特性是具有两个相互独立的栅极G1和G2，从构造上看相当于两个单栅场效应管的串联体，如图4-37所示。
双栅场效应管的输d1电流遭到两个栅极电压的控制。双栅场效应管的这种特性使得其用作高频放大器、增益控制放大器、混频器和解凋器时带来很大便当。
双栅场效应管也有结型和绝缘栅型、N沟道和P沟道之分。常用结型双栅场效应管有DJ系列，常用绝缘栅型双栅场效应管有4DO系列等。
(5)功率场效应管
功率场效应管也称为VMOS场效应管，因其金属栅极采用v形槽构造而得名，它也属于绝缘栅场效应管。
功率场效应管是一种性能优秀的电压控制型功率开关器件，具有输入阻抗高、驱动电流小、电压增益高、耐压高、工作电流大、输出功率大、开关速度快、导通电阻小、热稳定性好、过载才能强等特性，在功率放大器、开关电源、逆变器、电动机控制和调速等场所应用普遍。
