基于CMOS的普通的AB级输出电路

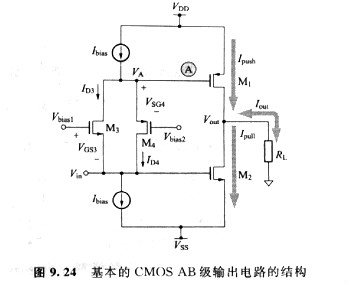

图9.24示出一例用CMOS构成AB级输出电路的办法。输出晶体管M,和Mz两个栅极间并联衔接着n沟MOS晶体管M3和p沟MOS晶体管M4，加偏置电流Ibias并使ID3+ID4=Ibias。而且，M3和M4的栅极分别加偏置电压Vbias1和Vbias2。假如输入电压Vin降落，那么M3的栅极—源极间电压VGS3增加，流过M3的电流ID3增加。这时，由于ID4＝Ibias-ID3，所以流过M4的电流ID4减少。其结果VSG4减小，A点的电位降低了。
当输入电压Vi。上升时，M3的栅极—源极间电压VGS3减小，流过M3的电流减小。由此，流过M4的电流ID4增加。其结果VSG4增加，A点的电位上升了。

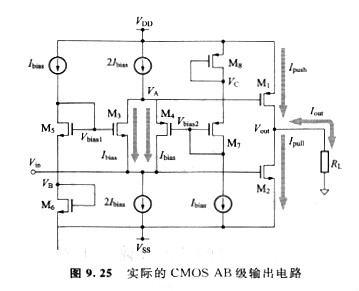

图9. 25示出包含了Vbias1和Vbias2的偏置电路在内的AB级输出电路。
如今假定M3、M5晶体管的尺寸分别与M4和M7的晶体管尺寸相等，剖析在Iout=0的稳定状态下流过各途径的电流。假如流过M3和M4的电流相等，那么各自流过Ibias。由于当(W/L)3=(W／L)5时流过M3和Ms 的电流相等，所以VGS3＝VGS5。其结果，Vin=VB。由于M2和M6的栅极—源极间电压变得相等，所以有
同样地，由于当(W/L)4=(W/L)，时流过M4和M7的电流相等，所以VGS4＝VGS7。其结果，VA=VC。由于M1和M8的栅极—源极间电压变得相等，所以有
由于假定Jout=0，所以Ipull=Ipush=Iq。由式(9.22)、式(9.23)，晶体管的尺寸就设定为
