VMOS的低压、低饱和导通电阻特性的应用及理论-KIA MOS管

信息来源：本站　日期：2017-08-18　

分享到：

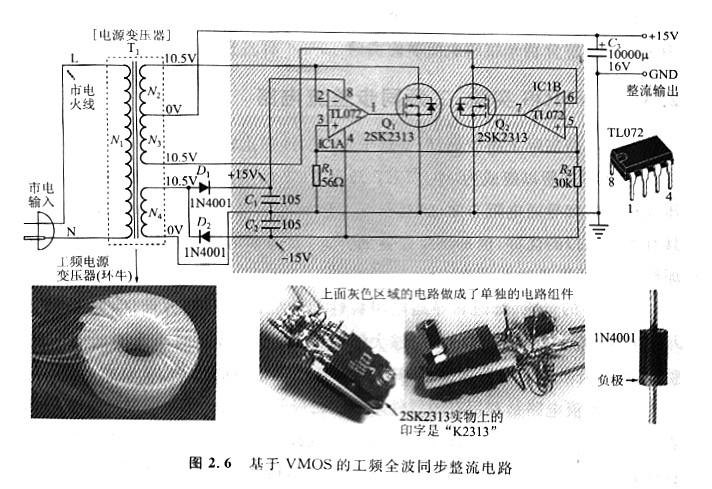

VMOS实验：工频同步整流电路

这个电路实践上很少见，但是关于入门理论却比拟适用。

VMOS之所以能成为MOSFET乃至FET的应用主流，主要缘由是低电压规格的饱和导通电阻十分低，远低于二极管的压降，在低压大电流的应用中具有无可比较的优势，也是便携设备的首选，就像木书第l章的图1.3显现的那样，它的低阻特性十分有用。

VMOS的低压、低饱和导通电阻特性的主要应用有两方面，一是DC-DC开关电源，加上它的高速特性，可以大幅度进步电路效率并减小体积；二是同步整流，可以有效进步电路效率，特别是低输出电压电路的效率。

同步整流电路是应用有源器件来替代二极管，用主动伺服控制电路来控制有源器件的开关来模仿二极管停止整流的电路。由于BJT、IGBT等有源器件在饱和压降方面与二极管相比j1优势，因而目前常说的同步整流电路，简直都是基于VMOS的，在30V以内的输出电压规格的电源中，同步整流都有功耗方面的优势，而且输出电压越低，这个优势越大。比拟典型的常见例子是PC。

同步整流电路大都用于开关电源，即高频整流电路，鲜有用于丁频电路的，这主要是由于同步整流电路的电路复杂，本钱比二极管整流要高得多。而且，VMOS所能适用的上作频率（兆赫兹级别）与市电工频(50/60Hz)相比，真实是有点大材小用了。

不过，正是由于这个频率太低了，因而我们才有可能将电路尽量简单化，这样我们就有可能在入门的时分体验到同步整流的优势了。而且，同步整流小但功耗低，整流器件的导通电阻对外电路而言，是电源内部的一局部，在很多应用中，低内阻电源也足十分有用的。

在音频应用中，为了追求低内阻，功放电路的电源常常用快恢复二极管和肖特基二极管来替代普通整流二极管，前级电路则常常采用有源伺服和并联稳压电路（当然还有追求低纹波的需求），单从内阻指标来看，同步整流的指标要明显优于上述方式。
