互补晶体管组成的多谐振荡电路分析-KIA MOS管
信息来源：本站 日期：2021-08-06

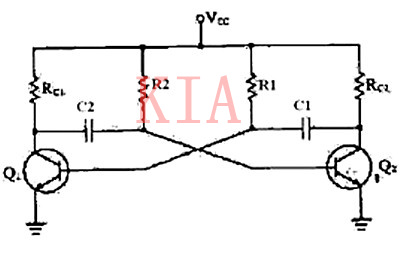

多谐振荡器：利用深度正反馈，通过阻容耦合使两个电子器件交替导通与截止，从而自激产生方波输出的振荡器。常用作方波发生器。
多谐振荡器是一种能产生矩形波的自激振荡器，也称矩形波发生器。在接通电源后，不需要外加脉冲就能自动产生矩形脉冲。
“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。多谐振荡器没有稳态，只有两个暂稳态。
在工作时，电路的状态在这两个暂稳态之间自动地交替变换，由此产生矩形波脉冲信号，常用作脉冲信号源及时序电路中的时钟信号。
互补晶体管多谐振荡电路。用一只PNP晶体管和一只NPN晶体管互补应用，可以HT7333组一个互补晶体管多谐振荡器，由于电路结构简单、使用元器件极少而被广泛应用于各种装置中作为发声器；
如报警装置、自行车电笛、闪光灯装置。下面是这种多谐振荡器电路工作分析。

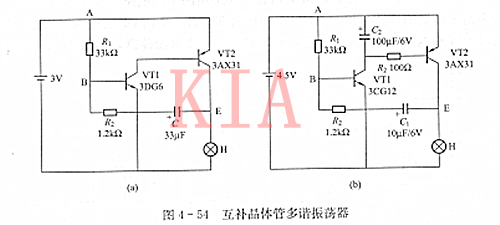

互补晶体管多谐振荡器的基本电路如图4 - 54 (a)所示，由一只PNP晶体管VT1和一只NPN晶体管VT2通过互补连接，即将VT2的集电极与VT1的基极直接相连，将VT1的发射极通过R，与VT2的基极相连，R2和电容C组成反馈回路。
这个电路的振荡的形成分析：接通电源后，VT1的基极偏流由R，提供，经VT2放大后，由VT2的集电极输出。VT2集电极电流同时也是VT1的基极偏流，再由VT1放大后由VT1集电极输出。
VT1集电极电流约为VT2基极电流与丙管放大倍数的乘积，故电流增加极快。该电流通过小型白炽灯H，在白炽灯H上得到信号幅度逐渐升高并将频率稳定下来的振荡信号。
在电路刚接通电源时，电容C通过R．和R。充电，其极性是左正右负，电容C正极点电位接近零，但随着VT1、VT2的导通，E点电位升高到超过B点电位时，电容C上的极性将转换，
在转换过程中，电容C的放电和反向充电过程使VT2的基极偏流更快地增加，从而加快了正极点电位的上升过程，这就是正反馈过程。
不久，当容C-旦开始反向充电，则流向VT2基极的偏流就开始减小，这一偏流逐渐减小的过程，经两只三极管的放大，又会使C的正极点电位很快下降，使电容C的电压极性逐渐逆转，最终转为反向放电和正向充电，
这时，R2、C不但不向VT2提供偏流，反而将R，的电流分流一部分，使正点电位急剧下降到接近零。
