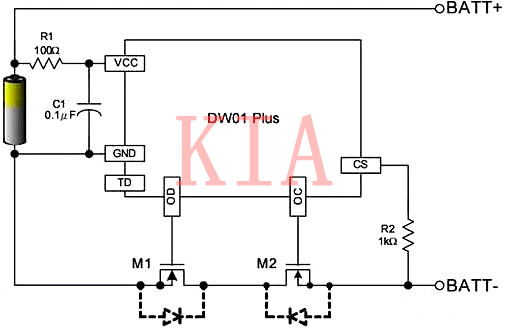

该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1(内含两只N沟道MOSFET)等部分组成，单体锂电池接在B+和B-之间，电池组从P+和P-输出电压。
充电时，充电器输出电压接在P+和P-之间，电流从P+到单体电池的B+和B-，再经过充电控制MOSFET到P-。
在充电过程中，当单体电池的电压超过4.35V时，专用集成电路DW01的OC脚输出信号使充电控制MOSFET关断，锂电池立即停止充电，从而防止锂电池因过充电而损坏。
放电过程中，当单体电池的电压降到2.30V时，DW01的OD脚输出信号使放电控制MOSFET关断，锂电池立即停止放电，从而防止锂电池因过放电而损坏；
DW01的CS脚为电流检测脚，输出短路时，充放电控制MOSFET的导通压降剧增，CS脚电压迅速升高，DW01输出信号使充放电控制MOSFET迅速关断，从而实现过电流或短路保护。
过充电是指电池经一定充电过程充满电后，再继续充电的行为。
由于在设计时，负极容量比正极容量要高，因此，正极产生的气体透过隔膜纸与负极产生的镉复合。
故一般情况下，电池的内压不会有明显升高，但如果充电电流过大，或充电时间过长，产生的氧气来不及被消耗，就可能造成内压升高，电池变形，漏液，等不良现象。同时，其电性能也会显着降低。
为了防止电池过充，需要对充电终点进行控制，当电池充满时，会有一些特别的信息可利用来判断充电是否达到终点。一般有以下六种方法来防止电池被过充：
1. 峰值电压控制:通过检测电池的峰值电压来判断充电的终点;
2. dT/dt控制:通过检测电池峰值温度变化率来判断充电的终点;
3. T控制:电池充满电时温度与环境温度之差会达到最大;
4. -V控制:当电池充满电达到一峰值电压后,电压会下降一定的值；
5. 计时控制:通过设置一定的充电时间来控制充电终点,一般设定要充进130%标称容量所需的时间来控制;
6. TCO控制:考虑电池的安全和特性应当避免高温(高温电池除外)充电,因此当电池温度升高60时应当停止充电。
电池放完内部储存的电量，电压达到一定值后，继续放电就会造成过放电，通常根据放电电流来确定放电截止电压。
0.2C-2C放电一般设定1.0V/支,3C以上如5C或10C放电设定为0.8V/支,电池过放可能会给电池带来灾难性的后果,特别是大电流过放，或反复过放对电池影响更大。
一般而言，过放电会使电池内压升高，正负极活性物质可逆性受到破坏，即使充电也只能部分恢复，容量也会有明显衰减。
便携式电子产品以电池作为电源。随着便携式产品的迅猛发展，各种电池的用量大增，并且开发出许多新型电池。除大家较熟悉的高性能碱性电池、可充电的镍镉电池、镍氢电池外，还有近年来开发的锂电池。
锂是一种金属元素，其化学符号为Li(其英文名为lithium)，是一种银白色、十分柔软、化学性能活泼的金属，在金属中是最轻的。它除了应用于原子能工业外，可制造特种合金、特种玻璃(电视机上用的荧光屏玻璃)及锂电池。在锂电池中它用作电池的阳极。
锂电池也分成两大类：不可充电的及可充电的两类。不可充电的电池称为一次性电池，它只能将化学能一次性地转化为电能，不能将电能还原回化学能(或者还原性能极差)。
而可充电的电池称为二次性电池(也称为蓄电池)。它能将电能转变成化学能储存起来，在使用时，再将化学能转换成电能，它是可逆的，如电能化学能锂电池的主要特点。不可充电的锂电池有多种，目前常用的有锂-二氧化锰电池、锂—亚硫酰氯电池及锂和其它化合物电池。
