计算尖峰脉冲吸收电容器容量，首先要计算流过变压器初级线圈电流的最大值。
计算流过变压器初级线圈的最大电流Im可根据开关电源的最大输入功率Pm来估算。
电流Im可根据开关电源的最大输入功率Pm来估算。
根据（26）式，当输出功率一定时，输入电压在一定的范围内，流过变压器初级线圈的最大电流Im和输出电压Uo基本是稳定的；
变压器初、次级线圈反激输出电压的半波平均值也基本是稳定的，与输入电压的大小无关，但对应不同的输入电压必须对应不同的占空比，参看（41）、（42）式。

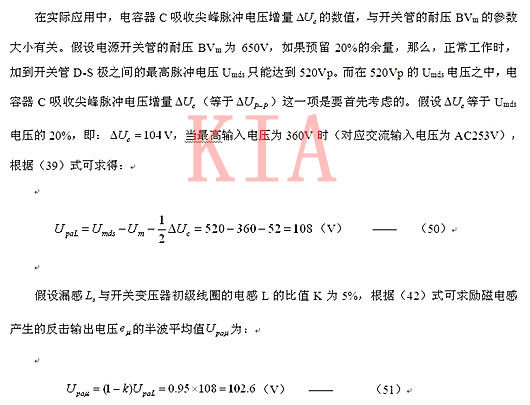

当流过开关变压器初级线圈的最大电流确定之后，尖峰脉冲吸收电容器容量以及电容充电时电压增量的数值就可以按（33）～（36）式进行计算。
大多数反激式开关电源的最大输出功率都在100W以下，因为用于反激式开关电源功率损耗大于10W的电源开关管种类很少，如需要较大的输出功率，一般都选用半桥式或全桥式双激式开关电源。

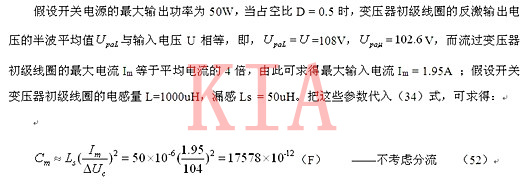

当考虑电阻R对电容器C充电的分流作用，以及开关管由导通到完全关断期间，漏极电流对电容器C充电的分流作用时，根据（36）式，假设分流系数r = 0.5 ，则（52）式还可改写为：
上面（52）和（53）式的计算结果，可作为对RCD尖峰脉冲吸收电路进行试验时，选择电容器容量的上限和下限，最终结果需要通过电路试验来决定。
试验时，以输入电压和输出功率的最大值为条件，然后，由大到小，选择不同容量的电容器做试验，用示波器观测电源开关管D-S两端的电压，直到Uds与最高耐压BVm两者之差能满足余量要求时，为最佳结果。
说明一下，为什么（53）式中的分流系数取值为0.5，而不是其它数值。
因为，分流系数r的取值范围是0～1，它是一个动态系数，它的大小，除了与输入电压和输出功率和RCD电路中电容、电阻的大小有关外，还与开关管的关断时间，以及电流大小有关系。
