MOS管的重要特性，MOS管的类型及结构

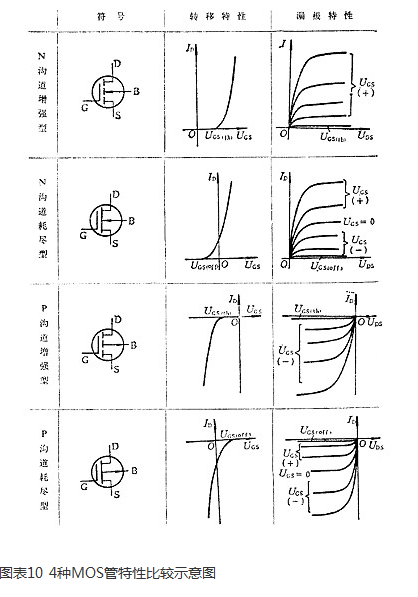

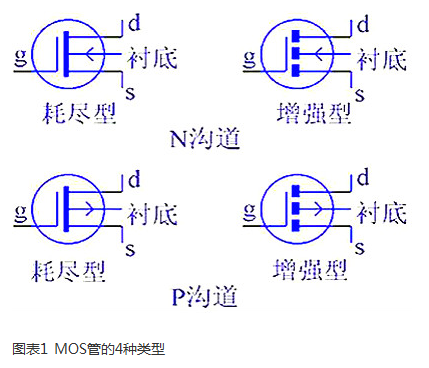

MOS管是FET的一种（另一种为JFET结型场效应管），主要有两种结构形式：N沟道型和P沟道型；又根据场效应原理的不同，分为耗尽型（当栅压为零时有较大漏极电流）和增强型（当栅压为零，漏极电流也为零，必须再加一定的栅压之后才有漏极电流）两种。因此，MOS管可以被制构成P沟道增强型、P沟道耗尽型、N沟道增强型、N沟道耗尽型4种类型产品。

MOS管的重要特性

1、导通特性

MOS管的重要特性，导通的意义是作为开关，相当于开关闭合。NMOS的特性，VGS大于一定的值就会导通，适用于源极接地时的情况（低端驱动），只需栅极电压达到4V或10V就可以了。PMOS的特性是，VGS小于一定的值就会导通，适用于源极接VCC时的情况（高端驱动）。

2、损失特性

不管是NMOS还是PMOS，导通后都有导通电阻存在，电流就会被电阻消耗能量，这部分消耗的能量叫做导通损耗。小功率MOS管导通电阻一般在几毫欧至几十毫欧左右，选择导通电阻小的MOS管会减小导通损耗。

MOS管在进行导通和截止时，两端的电压有一个降落过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，这称之为开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。

导通瞬间电压和电流的乘积越大，构成的损失也就越大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

3、寄生电容驱动特性

跟双极性晶体管相比，MOS管需要GS电压高于一定的值才能导通，而且还要求较快的导通速度。在MOS管的结构中可以看到，在GS、GD之间存在寄生电容，而MOS管的驱动，理论上就是对电容的充放电。

对电容的充电需要一个电流，由于对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一个要留意的是可提供瞬间短路电流的大小；第二个要留意的是，普遍用于高端驱动的NMOS，导通时需要栅极电压大于源极电压。

而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极导通电压要比VCC高4V或10V，而且电压越高，导通速度越快，导通电阻也越小。

MOS管的重要特性

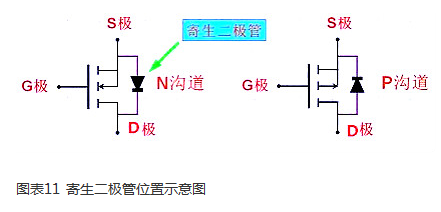

4、寄生二极管

漏极和源极之间有一个寄生二极管，即“体二极管”，在驱动感性负载（如马达、继电器）应用中，主要用于保护回路。不过体二极管只在单个MOS管中存在，在集成电路芯片内部通常是没有的。

MOS管的重要特性

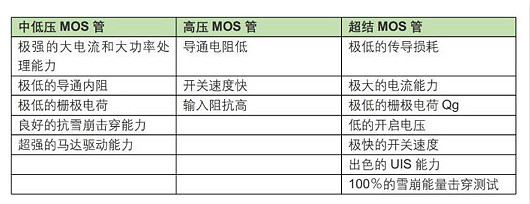

5、不同耐压MOS管特点

不同耐压的MOS管，其导通电阻中各部分电阻比例分布不同。如耐压30V的MOS管，其外延层电阻仅为总导通电阻的29%，耐压600V的MOS管的外延层电阻则是总导通电阻的96.5%。

不同耐压MOS管的区别主要在于，耐高压的MOS管其反应速度比耐低压的MOS管要慢，因此，它们的特性在实际应用中也表现出了不一样之处，如耐中低压MOS管只需要极低的栅极电荷就可以满足强大电流和大功率处理能力，除开关速度快之外，还具有开关损耗低的特点，特别适应PWM输出模式应用；而耐高压MOS管具有输入阻抗高的特性，在电子镇流器、电子变压器、开关电源方面应用较多。
