场效应管稳压电路图（一）

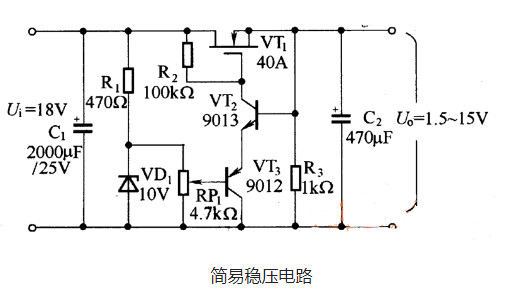

场效应管稳压电路，图所示的是采用功率场效应管组成的简易稳压电源电路。稳压二极管VD1及RP1组成一可调恒压源，向VT3提供参考电压，VT2、VT3组成比较放大器，VT1为调整管。该电路的输出电压可在1.5~15V范围内连续调节，输出电流可达1A。

场效应管稳压电路

场效应管稳压电路图（二）

场效应管稳压电路，本例介绍的开关直流稳压电源电路，能提供3～15V直流电压，最大电流为150mA，可满足小型电子设备的供电需要。

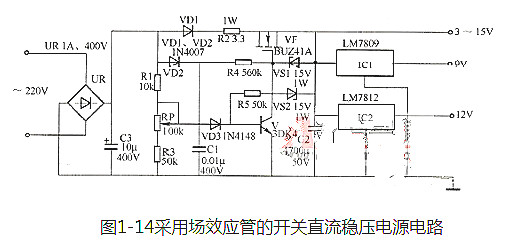

该开关直流稳压电源电路由整流滤波电路、开关控制电路和稳压电路组成，如图1-14所示。

场效应管稳压电路

整流滤波电路由整流桥堆UR、整流二极管VD1、VD2和滤波电容C1、C3组成；开关控制电路由电阻R2、R4、稳压二极管VS1和场效应晶体管VF组成；稳压电路由电阻R1、R3、R5、稳压二极管VS2、晶体管V、二极管VD3、滤波电容C2和三端稳压集成电路IC1、IC2组成。交流220V电压经UR整流、C3滤波后，一路经VD1、R2加至VF的漏极，另一路经VD2、R4加至VF的栅极，使VF导通。

刚接通电源时，RP中心抽头上的电压较低，VD3和V均处于截止状态，VF源极的输出电压开始对C2快速充电。当RP中心抽头上的电压升至一定值时，VD3和V均导通，使VF截止，停止对C2充电。调节RP的阻值，即可改变C2的充电时间，从而调节输出电压的高低。当需要稳定的+9V电压和+12V电压时，可将C2两端电压调至15V，该电压经IC1和IC2稳压后，即可产生+9V和+12V电压。该开关稳压电路无隔离措施，底板带电，使用时应注意安全。

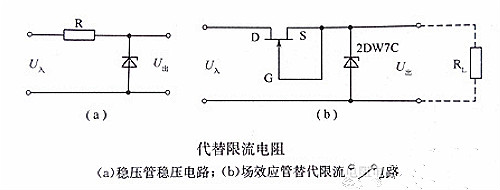

场效应管稳压电路图（三）

场效应管具有开关特性，所以经常被用到开关电路中。如图所示的场效应管开关电路：

场效应管稳压电路

图示的是一个最简单的场效应管开关电路，输入电压是U1，输出电压是UO。当U1较小时，场效应管是截止的，UO=UOH=VDD;当U1较大时，场效应管是导通的。

场效应管稳压电路

场效应管开关电路—工作原理

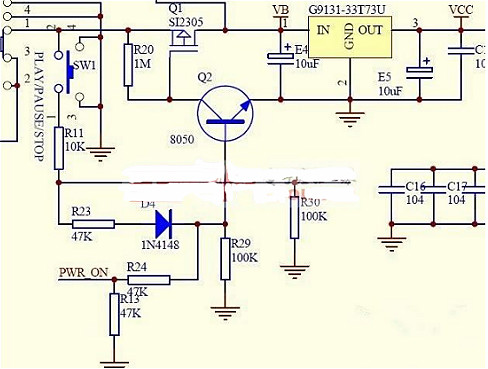

上图中的SI2305就是P沟道MOS管。下面介绍一下电源开机电路的工作原理。

电池的正极通过开关S1接到场效应管Q1的2脚源极，所以它的1脚栅极通过R20电阻得到一个正电位，由于Q1是一个P沟道MOS管，所以场效应管是截止状态，电压不能继续通过，3V稳压IC输入脚得不到电压所以就不能工作，此时是关机状态。

当按下SW1开机按键时，电源的正极通过按键、R11、R23、D4接到三极管Q2的基极，此时三极管Q2的基极得到一个正电位，三极管Q2导通，由于三极管的发射极直接接地，三极管Q2导通就相当于Q1的栅极直接接地，导致Q1的栅极就从高电位变为低电位，Q1导通，电流通过Q1流到3V稳压IC的输入脚，3V稳压IC就是那个U1输出3V的工作电压Vcc供给主控。

主控通过复位清零，读取固件程序检测等一系列动作，输出一个控制电压到PWR_ON到Q2的基极，保持Q2一直处于导通状态，Q1就能源源不断的给3v稳压IC提供工作电压，这时电源处于开机状态。SW1还同时通过R11、R30两个电阻的分压，给主控PLAYON脚送去时间长短、次数不同的控制信号，主控通过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的控制点，以达到不同的工作状态。

场效应管稳压电路图（四）

场效应管稳压电路，这里介绍用一只V-MOS功率场效应管作调整管的稳压电源。直流输出电压可在1.25V~12V连续可调，输出电流为50mA（须装10平方厘米散热器）时，电压波动不超过0.3%，适合各类小电器使用。

电流原理

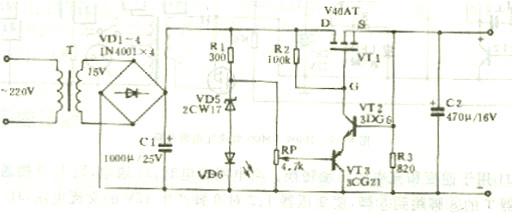

下图是该稳压器的原理图，其原理和普通串联型稳压器上午电源基本相同，不同的是使用了场效应作调整管，因不需大电流推动，所以使电路简化，成本降低，而稳压性能却有所提高。图中电阻R1、RP、VD5、LED组成连续可调恒压源，为VT3基极提供基准电压。R1为限流电阻;RP为4.7K带开关电位器，VD5为9~10.5V稳压管;VD6为红色发光管;VD5与VD6的串联稳压值决定了稳压电源的最大输出电压;VD6还兼作电源指示和负载电流大小指示，一管多用，稳压电源工作电流越大时，发光管越暗。

场效应管稳压电路

图功率场效应管作调整管的稳压电源电路图元件选择与制作功率场效应管可选用V40AT等塑封管;T选用输出电压15V左右的变压器;其它元件图中已注明。

场效应管稳压电路图（五）

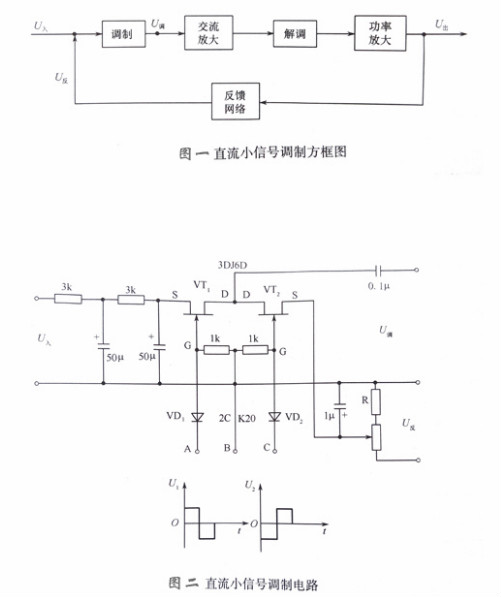

直流小信号调制电路在仪表中经常遇到直流信号放大的问题，一般采用大闭环负反馈和将直流信号调制成交流信号再进行交流放大的方法，如图一所示，这种方法可以克服温度漂移和提高线性精度，并能获得高放大倍数。图二是具体电路。

场效应管稳压电路

图二中，VT1、VT2工作在可变电阻区，D1、D2是防止栅压为正，这样可以消除调制噪音。3kΩ电阻和50μF电容为输入滤波用。用频率为1000HZ、幅值为7V的方波电压U1、U2作为驱动电压，此两电压形状相同，相位相反，经

VD1、VD2削去正半波后分别加在VT1、VT2的删极，使VT1、VT2轮流导通、夹断，就好像并串联的单刀双掷开关一样，VT1导通时VT2夹断，输入电压U入向0.1μF电容充电；VT2导通时VT1夹断，0.1μF电容通过VT2向R放电，而R上有反馈电压U反，正好与放电电流方向相反，故达到U入与U反相减的目的。

可以看出，经0.1μF电容输出的调制电压U调为频率与U1、U2频率相同的交变电压。这种调制电路比绝缘栅场效应管调制电路焊接调整方便，工作可靠，比晶体管调制电路噪音小、漂移小、调整简单。注意R值不可太大，一般应在100kΩ以内。
