在电源电路中，功率MOS管的G极经常会串联一个小电阻，几欧姆到几十欧姆不等，那么这个电阻用什么作用呢？

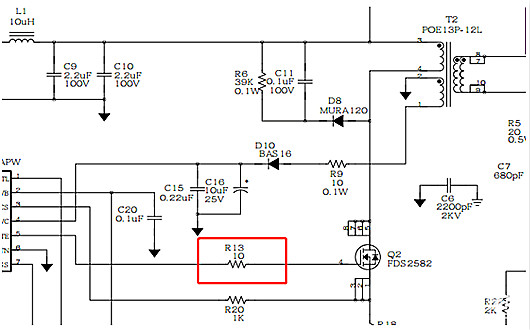

如上图开关电源，G串联电阻R13。这个电阻的作用有2个作用：限制G极电流，抑制振荡。
限制G极电流
MOS管是由电压驱动的，是以G级电流很小，但是因为寄生电容的存在，在MOS管打开或关闭的时候，因为要对电容进行充电，所有瞬间电流还是比较大的。特别是在开关电源中，MOS管频繁的开启和关闭，那么就要更要考虑这个带来的影响了。

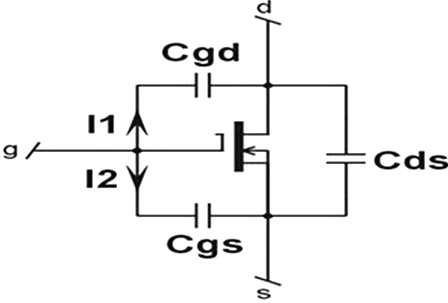

如上图，MOS管的寄生电容有三个，Cgs，Cgd，Cds
一般在MOS管规格书中，一般会标下面三个参数：Ciss，Coss，Crss，他们与寄生电容的关系如下：
Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd
如以MOS管FDS2582为例：
Ciss=1290pF，可以看到，这个寄生电容是很可观的。
简单估算一下，假设Vgs=10V，dt=Tr(上升时间)=20ns ，Ciss=1290pF，那么可得G极在开关时的瞬间电流I=Ciss*dVgs/dt =0.6A。
在基极串联一个电阻，与Ciss形成一个RC充放电电路，可以减小瞬间电流值，不至于损毁MOS管的驱动芯片。
因为增加的这个电阻，会减缓MOS管的开启与通断时间，增加损耗，所以不能接太大。这也是为什么电阻是几欧姆或者几十欧姆的原因所在。
抑制振荡
MOS管接入电路，也会有引线产生的寄生电感的存在，与寄生电容一起，形成LC振荡电路。对于开关方波波形，是有很多频率成分存在的，那么很可能与谐振频率相同或者相近，形成串联谐振电路。串联一个电阻，可以减小振荡电路的Q值，是振荡快速衰减，不至于引起电路故障。
测试步骤：
MOS管的检测主要是判断MOS管漏电、短路、断路、放大。
其步骤如下：
假如有阻值没被测MOS管有漏电现象。
1、把连接栅极和源极的电阻移开，万用表红黑笔不变，假如移开电阻后表针慢慢逐步退回到高阻或无限大，则MOS管漏电，不变则完好。
2、然后一根导线把MOS管的栅极和源极连接起来，假如指针立刻返回无限大，则MOS完好。
3、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针指示应该是无限大。
4、用一只100KΩ－200KΩ的电阻连在栅极和漏极上，然后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时表针指示的值一般是0，这时是下电荷通过这个电阻对MOS管的栅极充电，产生栅极电场，因为电场产生导致导电沟道致使漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
