场效应管导通与截止由栅源电压来操控，关于增强场效应管方面来说，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。一般2V～4V就OK了。可是，场效应管分为增强型和耗尽型，增强型的管子是必须需求加电压才干导通的，而耗尽型管子本来就处于导通状况，加栅源电压是为了使其截止。
开关只有两种状况通和断，三极管和场效应管作业有三种状况，1.截止，2.线性扩大，3.饱满（基极电流持续添加而集电极电流不再添加）。使晶体管只作业在1和3状况的电路称之为开关电路，一般以晶体管截止，集电极不吸收电流表明开关；以晶体管饱满，发射极和集电极之间的电压差挨近于0V时表明开。开关电路用于数字电路时，输出电位挨近0V时表明0，输出电位挨近电源电压时表明1。所以数字集成电路内部的晶体管都工作在开关状况。

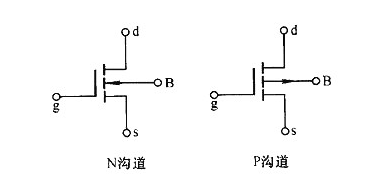

场效应管按沟道分可分为Ｎ沟道和Ｐ沟道管（在符号图中可看到中间的箭头方向不一样）。
按资料可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和增强型，一般主板上大多是绝缘栅型管简称MOS管，而且大多选用增强型的Ｎ沟道，其次是增强型的Ｐ沟道，结型管和耗尽型管简直不用。 场效应晶体管简称场效应管.由大都载流子参加导电,也称为单极型晶体管.它归于电压操控型半导体器材. 场效应管是使用大都载流子导电,所以称之为单极型器材,而晶体管是即有大都载流子,也使用少量载流子导电,被称之为双极型器材. 有些场效应管的源极和漏极能够交换使用,栅压也可正可负,灵活性比晶体管好。
|
Part Numbe |
ID（A） |
VDSS（v） |
内阻（小） |
内阻（大） |
ciss |
Package |
|
pF |
||||||
|
KIA100N03A |
90 |
30 |
0.005 |
0.0041 |
2200 |
TO-263 |
|
KIA2803A |
150 |
30 |
0.003 |
0.0022 |
4050 |
TO-263 |
|
KNB2803B |
150 |
30 |
0.0028 |
0.0021 |
5060 |
TO-263 |
|
KIA30N03B |
30 |
30 |
0.018 |
0.015 |
572 |
TO-251 |
|
KIA50N30A |
50 |
30 |
0.009 |
0.0065 |
1180 |
TO-251 |
|
KIA100N03A |
90 |
30 |
0.004 |
0.0031 |
2200 |
TO-251 |
|
KIA30N03B |
30 |
30 |
0.018 |
0.015 |
572 |
TO-252 |
|
KIA50N03A |
50 |
30 |
0.009 |
0.0065 |
1180 |
TO-252 |
|
KND9103A |
40 |
30 |
0.0105 |
0.0085 |
910 |
TO-252 |
|
KIA100N03A |
90 |
30 |
0.004 |
0.0031 |
2200 |
TO-252 |
|
KND3103A |
110 |
30 |
0.0026 |
0.0019 |
3650 |
TO-252 |
|
KND2803 |
150 |
30 |
0.0028 |
0.0021 |
5060 |
TO-252 |
|
KIA50N03A0 |
50 |
30 |
0.09 |
0.0065 |
1180 |
TO-220 |
|
KIA100N03A |
90 |
30 |
0.005 |
0.0043 |
2200 |
TO-220 |
|
KIA2803A |
150 |
30 |
0.003 |
0.0022 |
4050 |
TO-220 |
|
KNY3103A |
110 |
30 |
0.0026 |
0.0019 |
3650 |
PDFN*6 |
|
Part Numbe |
ID（A） |
BVDSS（V） |
RDS（ON）（Ω） |
Package |
|
KIA2304 |
2.5 |
30 |
0.055 |
SOT-23 |
|
KIA2306 |
3.5 |
30 |
0.057 |
SOT-23 |
|
KIA3400 |
4.8 |
30 |
0.035 |
SOT-23 |
|
KIA3402 |
4 |
30 |
0.07 |
SOT-23 |
|
KIA4603A |
7 |
30 |
0.0145 |
SOP-8 |
