HID安定器分类及注意事项-汽车HID安定器MOS管应用方案详解-KIA MOS管
信息来源：本站 日期：2018-08-31
全称High Intensity Discharge就是我们日常口中常常提及的HID，高压气体放电灯，主要是由HID灯泡、安定器、电源适配线及其附件组成，HID灯泡的灯管内填充有大部分的氙气(Xenon)与碘化物等惰性气体。刚开启氙气灯电源的一瞬间，安定器将车上的12V电压瞬间升压到23000V，利用此高强度的电压激活HID灯泡在两极之间产生发出强光，使灯泡达到高亮度照明。
①模拟型 ②半数字半模拟（PIC芯片）型 ③数字型 ④数字型带DSP内核 ⑤超薄型
主要共用元件： 电容 MOS管 变压器 高压包 放电管
1、安定器一定要安装在离发动机等热源或水箱等水源较远的地方，否则，过度的潮湿会导致安定器的漏电和老化，安定器安装的稳定性也会对HID灯的使用效果有很大影响；
2、安定器也不要装在车内过热的地方，建议置于透气性和散热性较好的位置；
3、安定器的高压线部分不宜缠绕，以免影响绝缘，或产生过大的磁场，从而影响汽车的其它电器设备；
1．启动电压(INPUT VOLTAGE RANGE): DC9～16V
2．工作电压(OPERATING VOLTAGE)： DC8～20V
3．启动电流（INPUT CURRENT）：≤8A
4．典型电流（TYPICAL CURRENT）：3.2A（DC13.2V INTYPICAL）
5．输出功率（OUTPUT POWER）：35W
6．输出频率（OUTPUT FREQUENCY）：200±30HZ
7．输出电压（OUTPUT POWER）：AC85±17V
8．效率（EFFICIENCY）：≥80%
9. 工作温度（OPERATING TEMPERATURE）：-40～+105℃
分辨方式
（1） 目视电源线组是否有被破坏或损坏情形。
（2） 目视控制线组是否有被破坏或损坏情形。
（3） 目视高压线组是否有被破坏或损坏情形。
（4） 目视高压盒线组是否有被破坏或损坏及漏胶情形。
（5） 目视安定器本体是否有被破坏或损坏及漏胶情形。
（1）取一好的HID灯，作为测试Ballast（安定器）的基准。
（2）准备一台电源供应器，将其电压调整到13.20V作为测试基准电压。
（3）将所有配线均先接妥，开启电源测试灯泡是否会点灯。
（4）如果开启电源无法点亮HID灯，则表示Ballast已损坏。
（5）如果开启电源可以点亮HID灯，则表示Ballast可以点灯，但需检查其电源输入电流为多少，来判断安定器的功能是否正常。
正常输入电流范围3A-5A之间。
大于5A表示安定器工作效率降低，导致消耗功率提高，可靠度降低。
小于3A表示安定器工作效率降低，可靠度降低，可能导致灭灯再亮的情形。

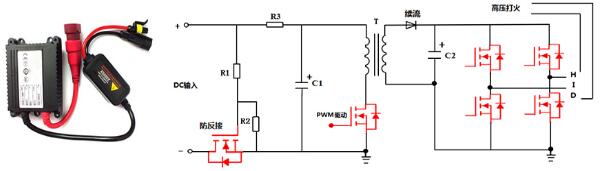

防反接保护电路:KIA50N03、KIA50N06
PWM驱动：KIA75NF75、KIA3510A、KIA40N20A
全桥电路:KIA830S、KIA830H、KIA840S、KIA840H
续流电路：KIA08TB70
