MOS管选型-新手该如何选择高性能的MOS管器件

新手该如何选择高性能的MOS管器件？MOS管一般是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管，或者称是金属—绝缘体(insulator)—半导体。MOS管的source（源极）和drain（耗尽层）是可以对调的，他们都是在P型backgate中形成的N型区。

在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。场效应管分为PMOS管和NMOS管，属于绝缘栅场效应管。

在一些电路的设计中，不光是开关电源电路中，经常会使用MOS管，正确选择MOS管是硬件工程师经常遇到的问题，更是很重要的一个环节，MOS管选择不好有可能影响到整个电路的效率和成本。那么新手该如何选择高性能的MOS管呢？

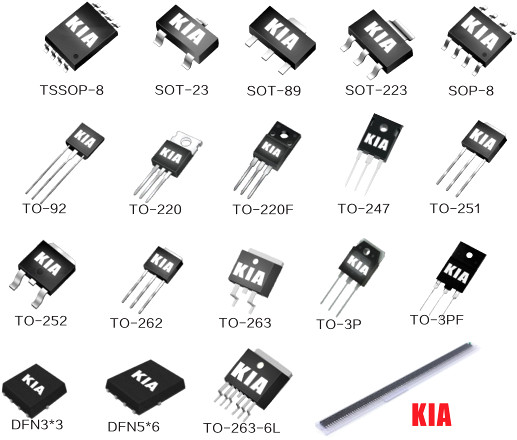

MOS管,MOS管器件

1.选择好MOS管器件的第一步是决定采用N沟道还是P沟道MOS管。在典型的功率应用中，当一个MOS管接地，而负载连接到干线电压上时，该MOS管就构成了低压侧开关。在低压侧开关中，应采用N沟道MOS管，这是出于对关闭或导通器件所需电压的考虑。当MOS管连接到总线及负载接地时，就要用高压侧开关。通常会在这个拓扑中采用P沟道MOS管，这也是出于对电压驱动的考虑。

2.确定MOS管的额定电流，该额定电流应是负载在所有情况下能够承受的最大电流。与电压的情况相似，确保所选的MOS管能承受这个额定电流，即使在系统产生尖峰电流时。两个考虑的电流情况是连续模式和脉冲尖峰。在连续导通模式下，MOS管处于稳态，此时电流连续通过器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦确定了这些条件下的最大电流，只需直接选择能承受这个最大电流的器件便可。

3.选择MOS管的下一步是系统的散热要求须考虑两种不同的情况，即最坏情况和真实情况。建议采用针对最坏情况的计算结果，因为这个结果提供更大的安全余量，能确保系统不会失效。

4.开关性能很重要。影响开关性能的参数有很多，但最重要的是栅极/漏极、栅极/源极及漏极/源极电容。这些电容会在器件中产生开关损耗，因为在每次开关时都要对它们充电。MOS管的开关速度因此被降低，器件效率也下降。为计算开关过程中器件的总损耗，要计算开通过程中的损耗(Eon)和关闭过程中的损耗(Eoff)。

5、封装因素考量。MOS管器件不同的封装尺寸MOS管具有不同的热阻和耗散功率，需要考虑系统的散热条件和环境温度（如是否有风冷、散热器的形状和大小限制、环境是否封闭等因素），基本原则就是在保证功率MOS管的温升和系统效率的前提下，选取参数和封装更通用的功率MOS管。

总结：小到选N型还是P型、封装类型，大到MOS管器件的耐压、导通电阻等，不同的应用需求千变万化，工程师在选择MOS管时，一定要依据电路设计需求及MOS管工作场所来选取合适的MOS管，从而获得最佳的产品设计体验。当然，在考虑性能的同时，成本也是选择的因素之一，只有高性价比的产品，才能让工程师设计的产品在品质与收益中达到平衡。
