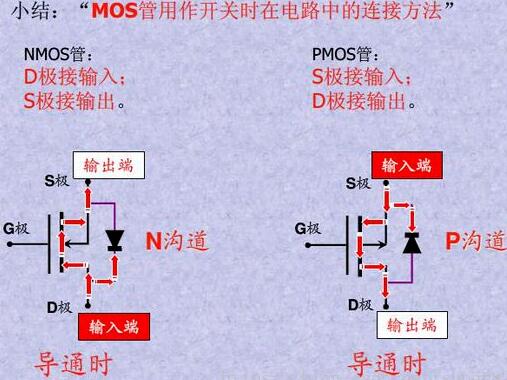

在了解mos管引脚顺序之前，我们来了解一下mos管的引脚，G：gate 栅极；S：source 源极；D：drain 漏极。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D。增强耗尽接法基本一样。
这是MOS管热释电红外传感器，那个矩形框是感应窗口，G脚为接地端，D脚为内部MOS管漏极，S脚为内部MOS管源极。在电路中，G接地，D接电源正，红外信号从窗口输入，电信号从S输出。
mos管引脚顺序详解，如下：MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。市面上常有的一般为N沟道和P沟道。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D。
管子正面正对自己 ，管脚朝下从左至右依次是栅极（G）、漏极（D）、源极（S）。
栅极G的测定：用万用表R&TImes;100档，测任意两脚之间正反向电阻，若其中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。
漏极D、源极S及类型判定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔脱离引脚后，与G碰一下，然后回去再接原引脚，出现两种情况：
a．若读数由原来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔接触G有效，使MOS管D、S间正反向电阻值均为0Ω，还可证明该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔接触G，碰一下之后立即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔接触G极有效，该MOS管为P沟道。
G极，不用说比较好认。

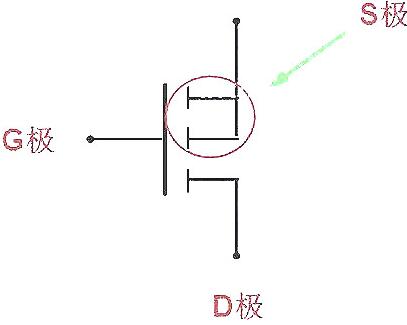

S极，不论是p沟道还是N沟道，两根线相交的就是；
D极，不论是p沟道还是N沟道，是单独引线的那边。
判定栅极G：将万用表拨至R&TImes;1k档，用万用表的负极任意接一电极，另一只表笔依次去接触其余的两个极，测其电阻。若两次测得的电阻值近似相等，则负表笔所接触的为栅极，另外两电极为漏极和源极。漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。
判定源极S、漏极D：在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
1、用10K档，内有15伏电池。可提供导通电压。
2、因为栅极等效于电容，与任何脚不通，不论N管或P管都很容易找出栅极来，否则是坏管。
3、利用表笔对栅源间正向或反向充电，可使漏源通或断，且由于栅极上电荷能保持，上述两步可分先后，不必同步，方便。但要放电时需短路管脚或反充。
4、大都源漏间有反并二极管，应注意，及帮助判断。
5、大都封庄为字面对自已时，左栅中漏右源。以上前三点必需掌握，后两点灵活运用，很快就能判管脚，分好坏。
如果对新拿到的不明MOS管，可以通过测定来判断脚极，只有准确判定脚的排列，才能正确使用。
