SOT23封装尺寸-SOT23封装尺寸图及引脚顺序排列-KIA MOS管
信息来源：本站 日期：2018-07-24

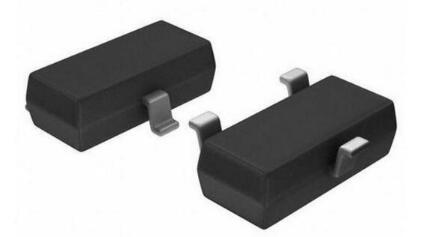

SOT-23指的是封装，就是SOT就是SMALLOUTLING的意思。三极管、二极管本身是半导体芯片，它需要用塑料把它封装起来才能使用。这个塑料封装的形式有多种多样，SOT-23就是一种外观封装样式。如下图的三极管、二极管就是SOT-23封装。封装形式与三极管的型号无关，同样型号的三极管可以有多种封装形式。一般都是小外形贴片封装的，SOT是SOP系列封装的一种。

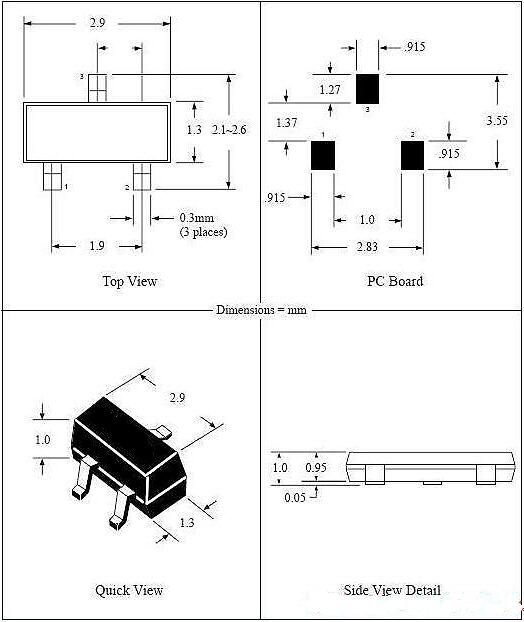

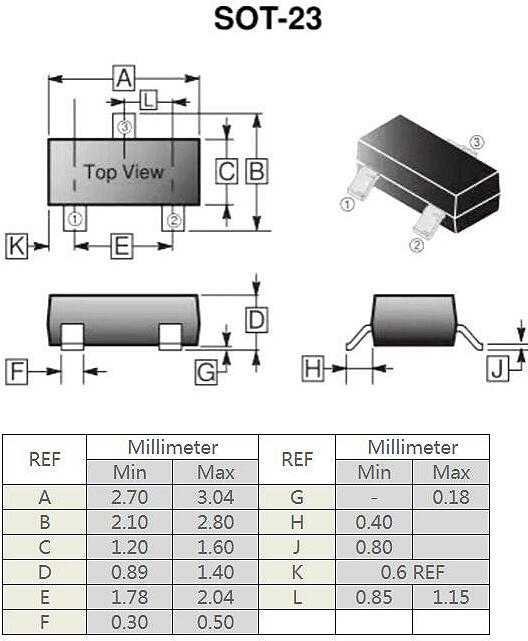

来发现SOT23封装器件的原理图和PCB库的封装形式不统一，查阅了多个资料，确认正确顺序如下：

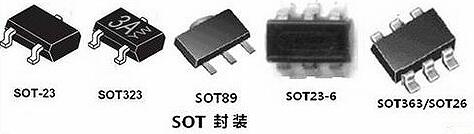

SOT（Small Out-Line Transistor）小外形晶体管封装。这种封装就是贴片型小功率晶体管封装，比TO封装体积小，一般用于小功率MOSFET。
