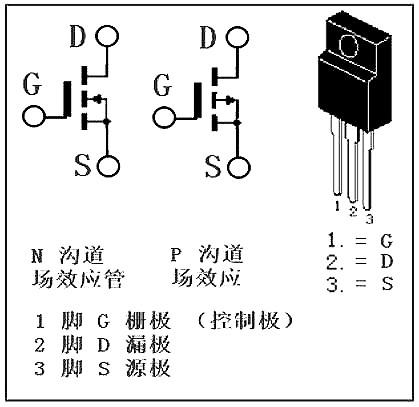

场效应管管脚图

场效应管的检测和使用

方法一

将指针式万用表拨至“RX1K”档，并电调零。场效应管带字的一面朝着自己，从左到右依次为：G（栅极），D（漏极），S（源极）。将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。用指针万用表测，G极，与其余两个极之间，无论是两个表笔怎样对调测，万用表指针均应不动。

方法二

将数字万用表拨至“二极管”档，也就是，蜂鸣器档。黑表笔接D极，红表笔接S极，此时，应显示一个数值，一般情况下为400多Ω到500Ω多之间。然后，再对换表笔，应无显示，为“1”。然后，黑表笔接D极，红表笔先去触碰一下G极，然后红表笔再接到S极上，此时，会发现显示的数值与原来相比，变小了许多，一般为100多Ω到几十Ω之间。这说明，此场效应管已被触发导通了。在这个时候，黑表笔接S极，红表笔接D极，会发现，有数值显示了。这说明，此场效应管是完好的。

如果所测的结果与上述两种方法均不符，则这个场效应管就是坏的。一般情况下，D极和S极击穿的比较常见。用数字万用表的“二极管”档测，会听到蜂鸣器的响声。

以上两种方法，几乎适用于任何型号的场效应管。 G极与D极和S极无论怎样测量都是不通的。。用指针万用表打到X10K档或X1K档可以触发场效应管，让它工作。方法是：黑表笔接G极，红表笔接S极，然后红表笔不动，黑表笔接D极，你会发现场效应管开通了，就是有很小的阻值了，说明管子在正常工作了。。然后黑表笔接S极，红表笔接G极，再次用黑表笔接D极，红表笔接S极，你会发现场效应管关断了（不工作了）。也就是G极控制D极与S极的导通与关断。给G极加正电压，D与S开通，加反电压是关断。

你说S极与D极有阻值。那是因为这D极和S极上加了一个二极管，所以会有一个二极管特性。

有些场效应管没有加二极管，所以S极与D极没有二极管特性。无穷大是正常的。

如果加了二极管的你量不出有二极管特性，那么这个场效应管坏了。
