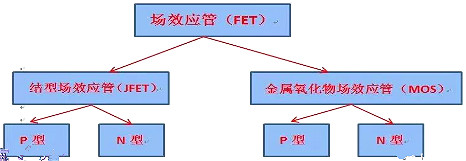

作为和双极型晶体管三极管对应的一种单极型晶体管就是FET场效应管，所谓的场效应就是利用电场的效应来控制器件导通。这里场效应管也有几种分类：
过程分析：

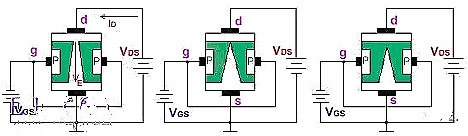

1、VDS不变，随着GS电压反向增大时，PN之间的耗尽层增大，意思是由于电场作用导致P区边缘聚集更多空穴，这样中间的沟道越来越小，最后沟道被夹断。这个过程中DS之间的电阻越来越大，实际上是一个受控于VGS的可变电阻。

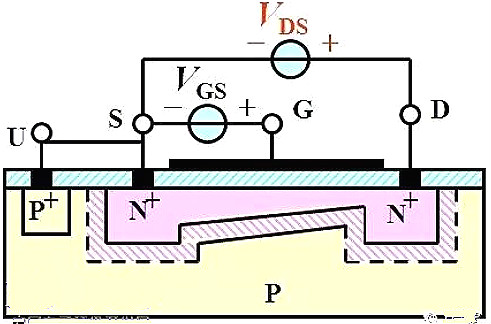

2、VGS不变，随着VDS电压增大，电流通过沟道，这样也导致沿着沟道有电位梯度差，就是每个点的VGS不一样了。这样形成的沟道宽度每个点都不一样。因此，VDS增大同时又会导致沟道变窄，阻碍电流，但是一定范围内，VDS还是以增大电流为主。
VDS继续增大，当沟道开始夹断时，夹断区域随着VDS增大沿着沟道不断扩大，这个时候，VDS对电流的推动作用和随之变大的DS之间电阻对电流的阻碍作用基本抵消，漏电流处于饱和状态，直到沟道完全夹断。

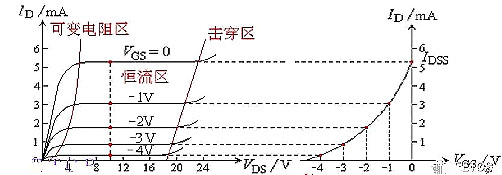

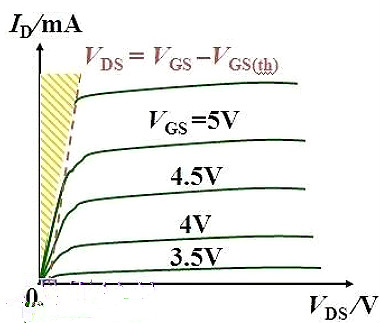

沟道完全夹断后，电压继续增大，漏电流也会增大，最终击穿损坏。如上面图中的特性曲线所示 ：
3、如上分析：在夹断之前为可变电阻区（放大区），夹断中为恒流区（饱和区），VGS小于开启电压时关断（截止区）。
可以知道VGS越大，VDS的开始夹断电压就越小，因为反向的VGS本来就是形成耗尽层的电压动力。和不断增大的VDS同向。
1、沟道在半导体内部，噪声极小。知道这一点就够了，看一些精密运放设计就明白了所谓的前级输入为JFET的优势。
为了进一步提高输入阻抗，输入级栅极采用了Sio2和铝。这样完全绝缘可以使得输入阻抗高达10的15次方欧姆，这样功耗也会更低。
NMOS的结构就是在P型衬底上扩散形成两个N型区，这样在表面形成导电沟道。MOS管里所有的PN结必须 保证反偏，因此，在以P型为衬底的NMOS管结构中，衬底接地GND，而PMOS的衬底必须接电源VCC。
过程分析：

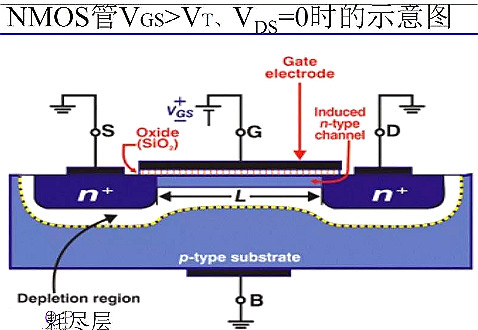

1、类似于上面的JFET，VGS正向增大时，VGS>VTH, 在Sio2表面开始聚集电子，逐渐形成N型的沟道。这时MOS管类似一个受控于VGS的可变电阻.VDS=0时形成的是电位均匀的导电沟道。

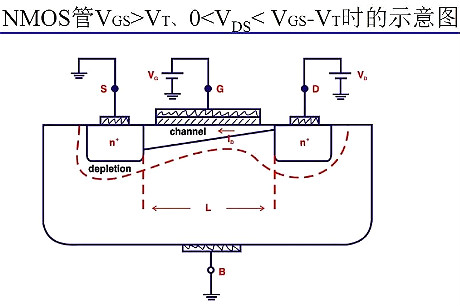

2、当VGS>VTH，且VDS

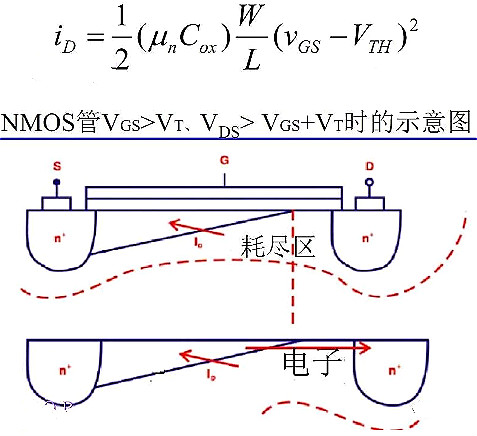

3、当VGS>VTH，且VDS>VGS-VTH时,这时由于VDS过大，造成靠近D端的沟道开始被夹断了，因为VGS和VDS在沟道上的电场作用是相反的。夹断点慢慢右移，参考JFET沟道，此时电流基本恒定，处于饱和区。
4、VDS继续增大的话就会造成MOS管击穿，MOS的击穿有几种可能：
（1）VDS足够大，漏极D和衬底之间的反偏二极管雪崩击穿。
（2）DS之间击穿，穿通击穿。
（3）最容易击穿的是栅极，很薄的Sio2层，因此必须加以保护，不使用时接电位处理。
耗尽型MOS：
耗尽型MOS的特点就是VGS为负压时导通，实际应用中太少，就不说了。
MOS管放大电路：

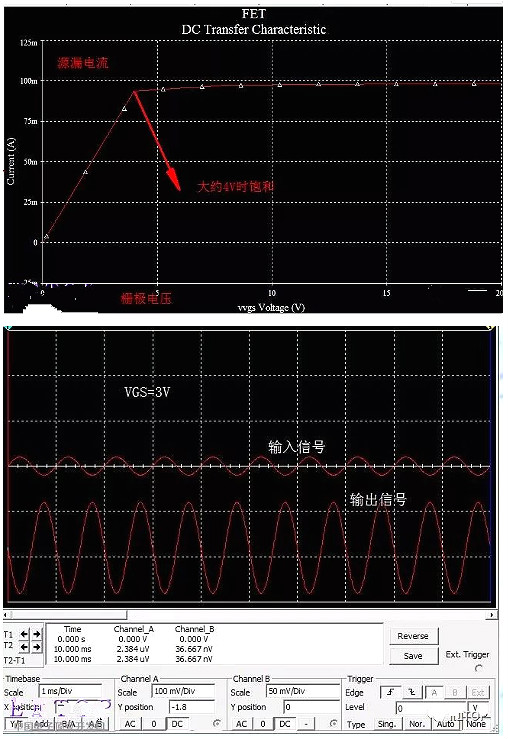

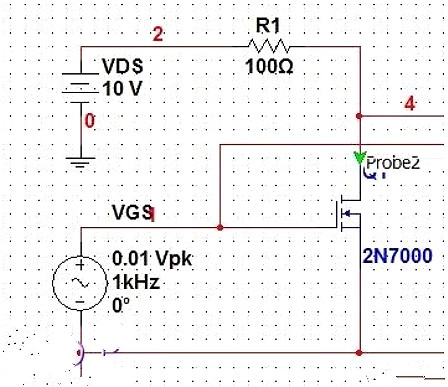

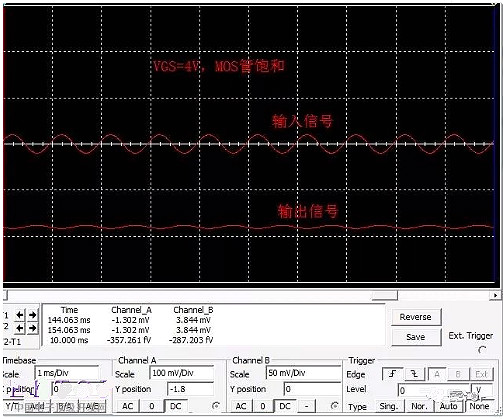

MOS管的放大电路参考与三极管，同样也分为共源极、共栅极、共漏极放大器。然后提供偏压让MOS管工作在线性区。
这里介绍一下用作大功率器件的MOS管，因为目前在功率应用领域相关器件种类很多。

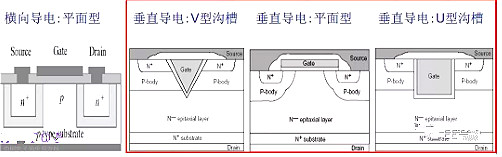

作为功率和非功率型MOSFET在结构上是有很大区别的：

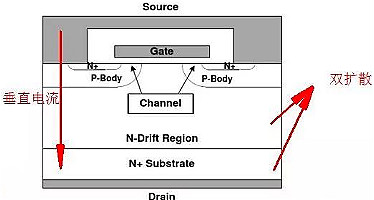

功率MOS的基本结构DMOS：双扩散型MOS。
D和S极面对面，耐压值高。

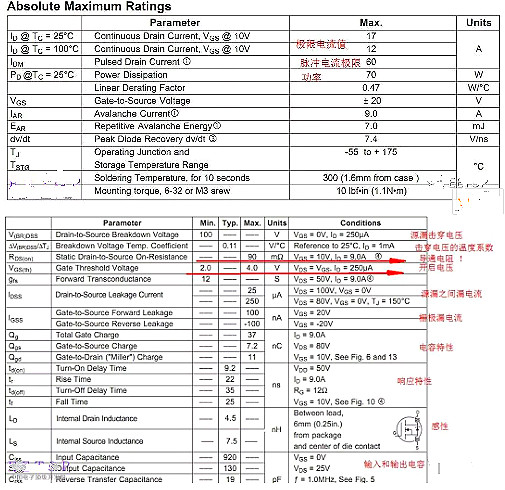

以NMOS管IRF530N为例
在不同应用条件下我们关注的参数还是差别蛮大的。
1、IDS：工作电流，大功率应用时要保证余量。
2、PD：功率。
3、VGS：栅极电压，不能过大击穿。
4、VTH:栅极开启电压，一般在几V。
5、RDS(on):导通电阻，决定了DS之间的压降，越小越好，一般在几十毫欧。
6、IGSS:栅极漏电流。
7、IDSS：源漏之间漏电流，在一些小电流应用中要特别注意漏电流参数的影响。
8、Cgs:栅极电容，决定了开启速度。
9、Gm:低频跨导，反应VGS对电流的控制能力，在放大应用中注意。
